A WeldExp hegesztőmérnöki moduljai a technológiai tervezés, az előzetes műszaki ellenőrzés és a döntés-előkészítés mindennapi feladatait támogatják. A kalkulátorok nem elszigetelt számolótáblák: közös rendszerben működnek, felhasználhatják a Base Material Library és a Welding Material Library adatait, eredményeik pedig kapcsolódhatnak a technológiai dokumentációhoz, a minősítésekhez és más WeldExp modulokhoz.
A vezetett adatmegadás, az áttekinthető eredménylapok és a szemléletes diagramok célja, hogy a számítási folyamat gyorsabban áttekinthető, következetesebben dokumentálható és könnyebben visszaellenőrizhető legyen.
A modulok mérnöki segédeszközök. A kapott eredményeket minden esetben az adott feladat, az alkalmazandó műszaki követelmények, a gyártói előírások és a felelős szakember döntése alapján kell értékelni.
Pre-Heat Temperature Calculator
Ferrites acélok előmelegítési hőmérsékletét becslő modul
A Pre-Heat Temperature Calculator (PRHTC) ferrites acélok ívhegesztésénél támogatja az előmelegítési hőmérséklet meghatározását és a hidrogén okozta hidegrepedési kockázat előzetes mérnöki értékelését.
Fő funkciók
- CET meghatározása: a rendelkezésre álló vegyi összetételből meghatározható a számításhoz használt karbon-egyenérték.
- Fajlagos hőbevitel számítása: a hegesztési paraméterekből és az eljáráshoz tartozó hatásfokból meghatározható a Q érték.
- Kombinált falvastagság kezelése: a kötés geometriájából és az anyagvastagságokból meghatározható a számításban figyelembe vett d érték.
- Diffúzióképes hidrogén figyelembevétele: a HD érték közvetlenül megadható a műbizonylat vagy a hegesztőanyag-gyártó adatai alapján.
- Előmelegítési hőmérséklet becslése: a CET, Q, d és HD együttes hatásából az Uwer–Höhne összefüggés alapján számítható a becsült előmelegítési hőmérséklet.
Felhasználási terület: ferrites acélok ívhegesztésének előzetes technológiai tervezése, különösen a hidrogén okozta hidegrepedési kockázat és az előmelegítési igény értékelése.
Az Uwer–Höhne összefüggés alkalmazási tartománya: CET 0,20–0,50%, d 10–90 mm, HD 1–20 ml/100 g és Q 0,5–4,0 kJ/mm.
Forrás: Uwer, D.; Höhne, H. (1991): Characterisation of the cold cracking behaviour of steels during welding.
PRHTC bemutatóképek
A Preheat Temperature Calculator bemutatóképei.

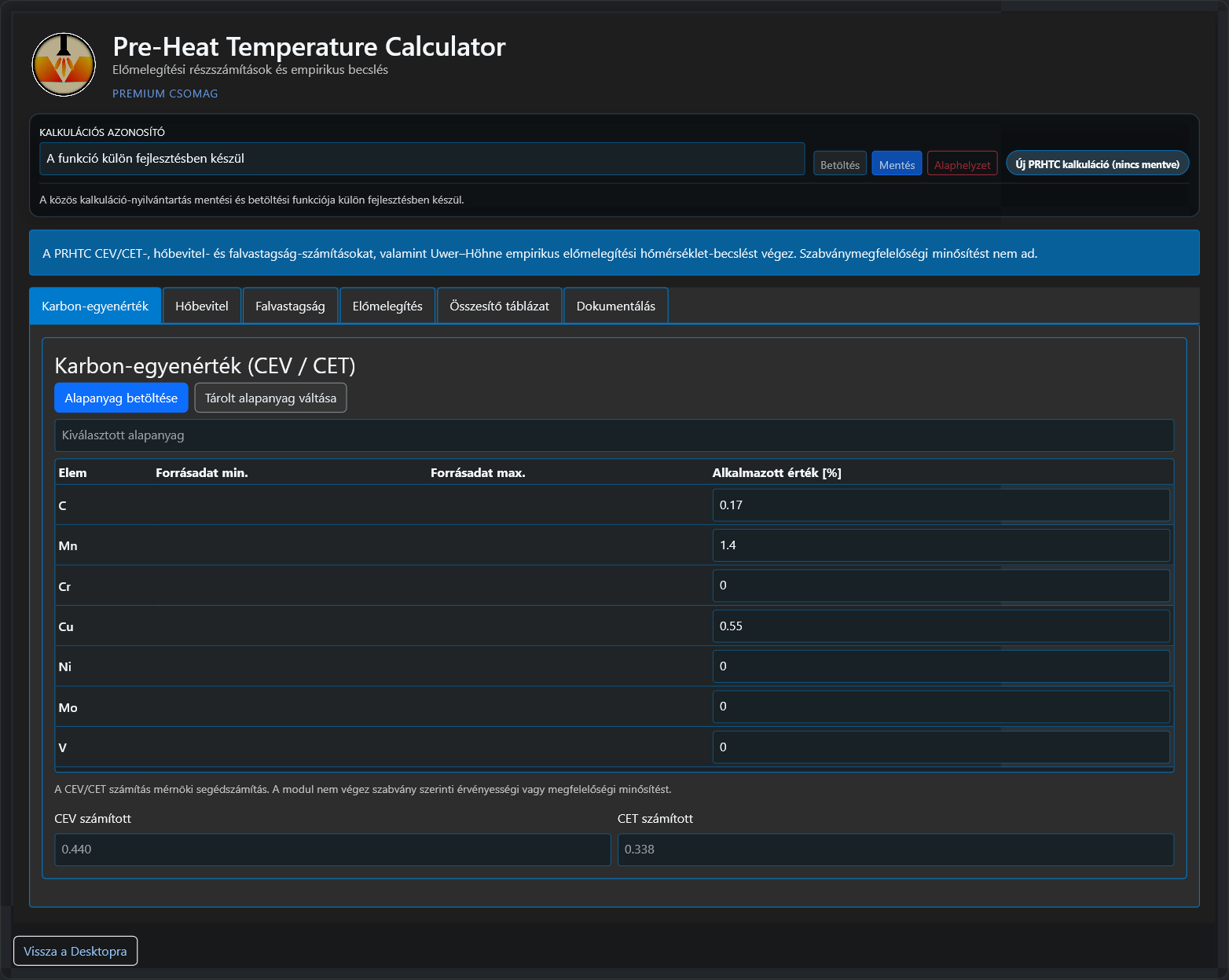

CEV- és CET-karbonegyenérték számítása a PRHTC modulban.

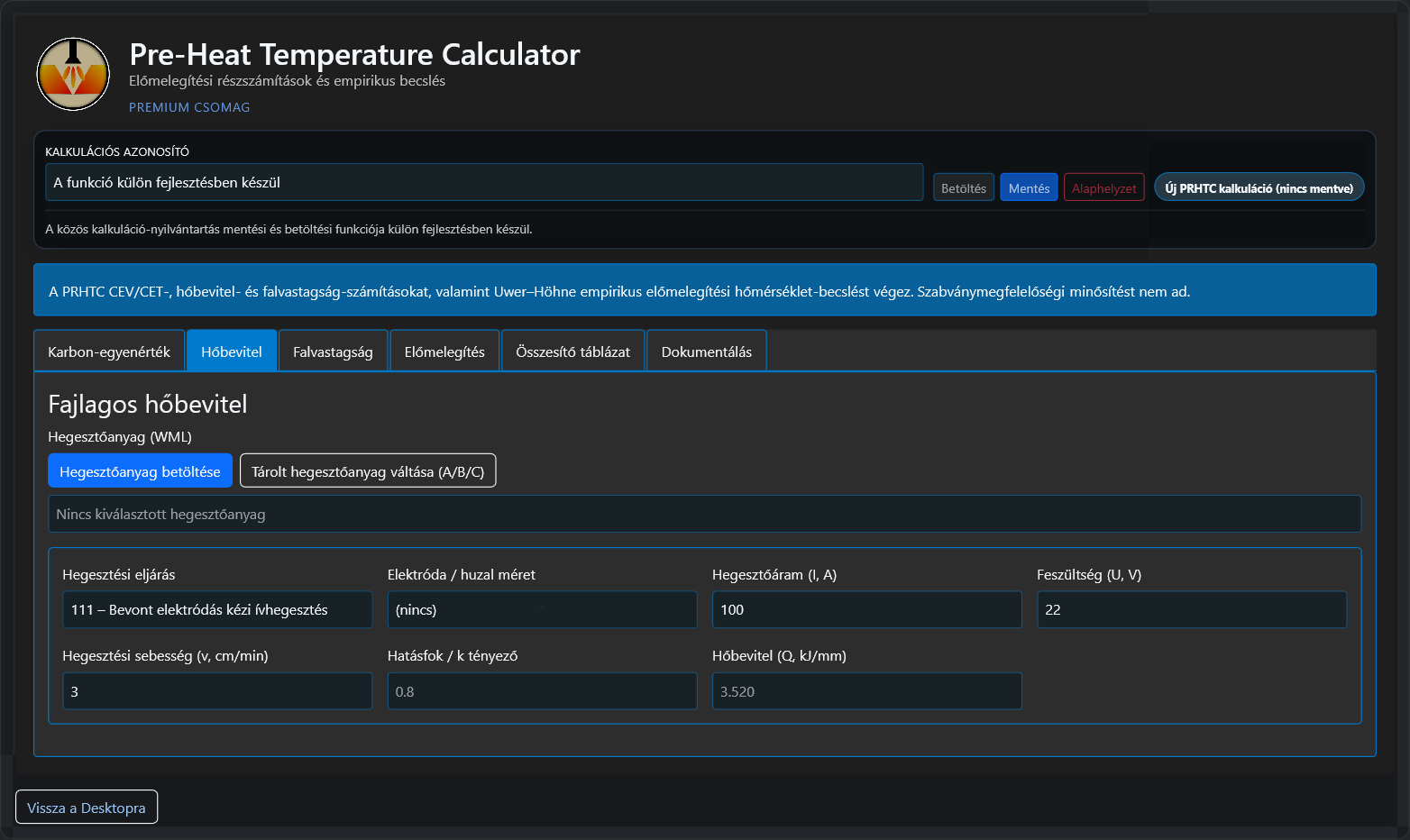

A fajlagos hőbevitel számítási adatai a PRHTC modulban.

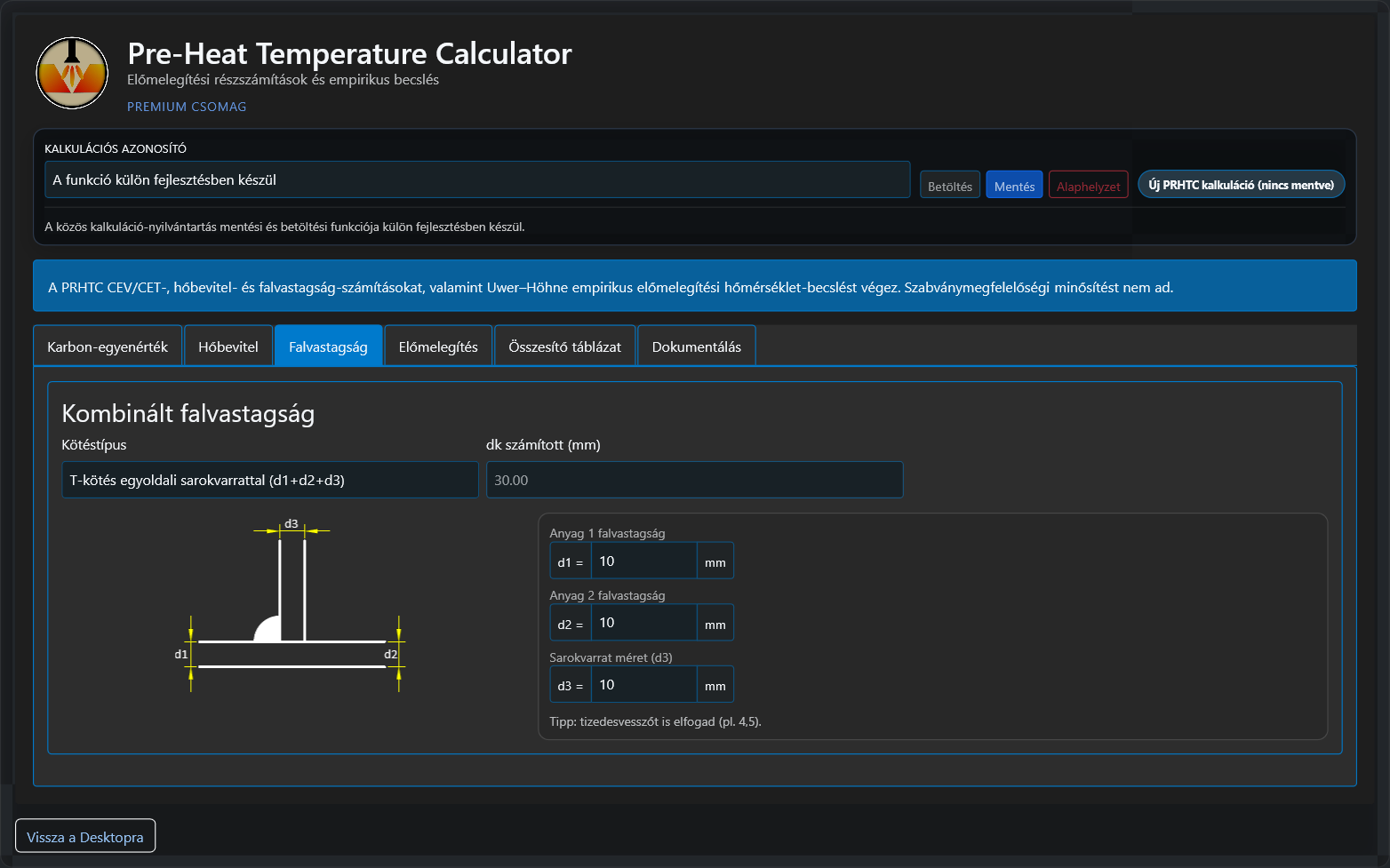

Kötéstípus és kombinált falvastagság megadása a PRHTC modulban.

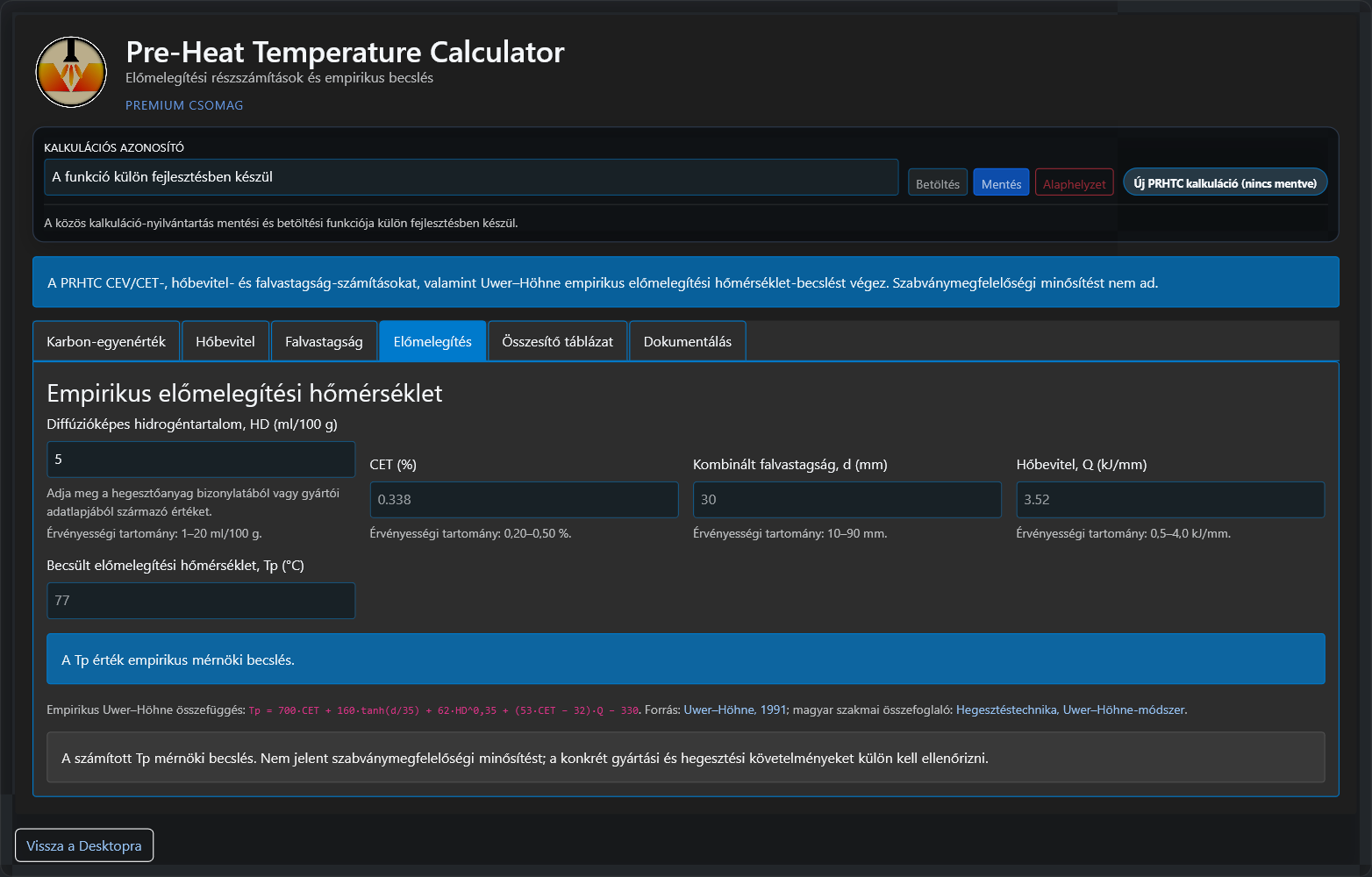

Az empirikus előmelegítési hőmérséklet becslése a PRHTC modulban.

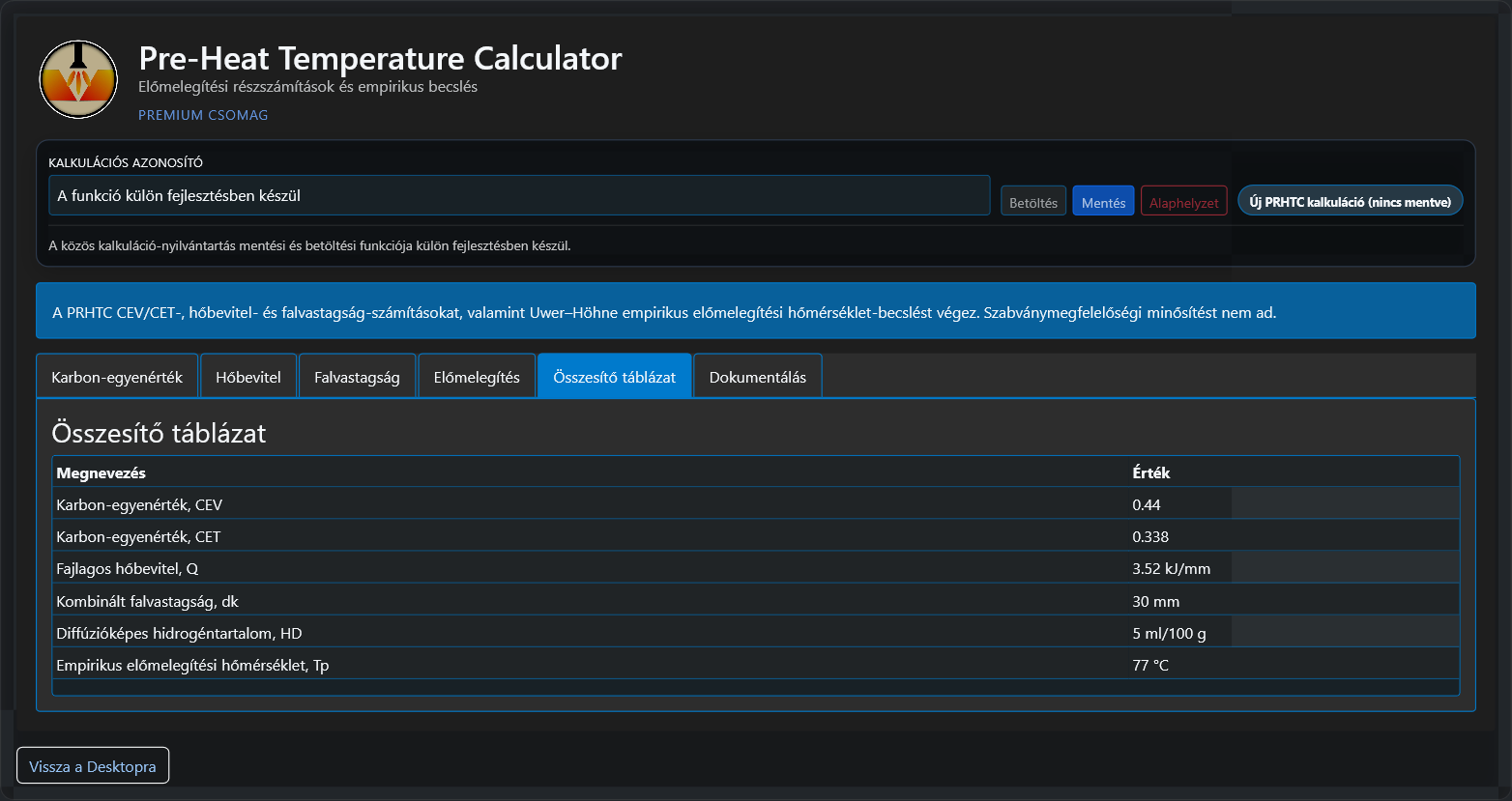

A PRHTC kalkuláció összesített eredményei.

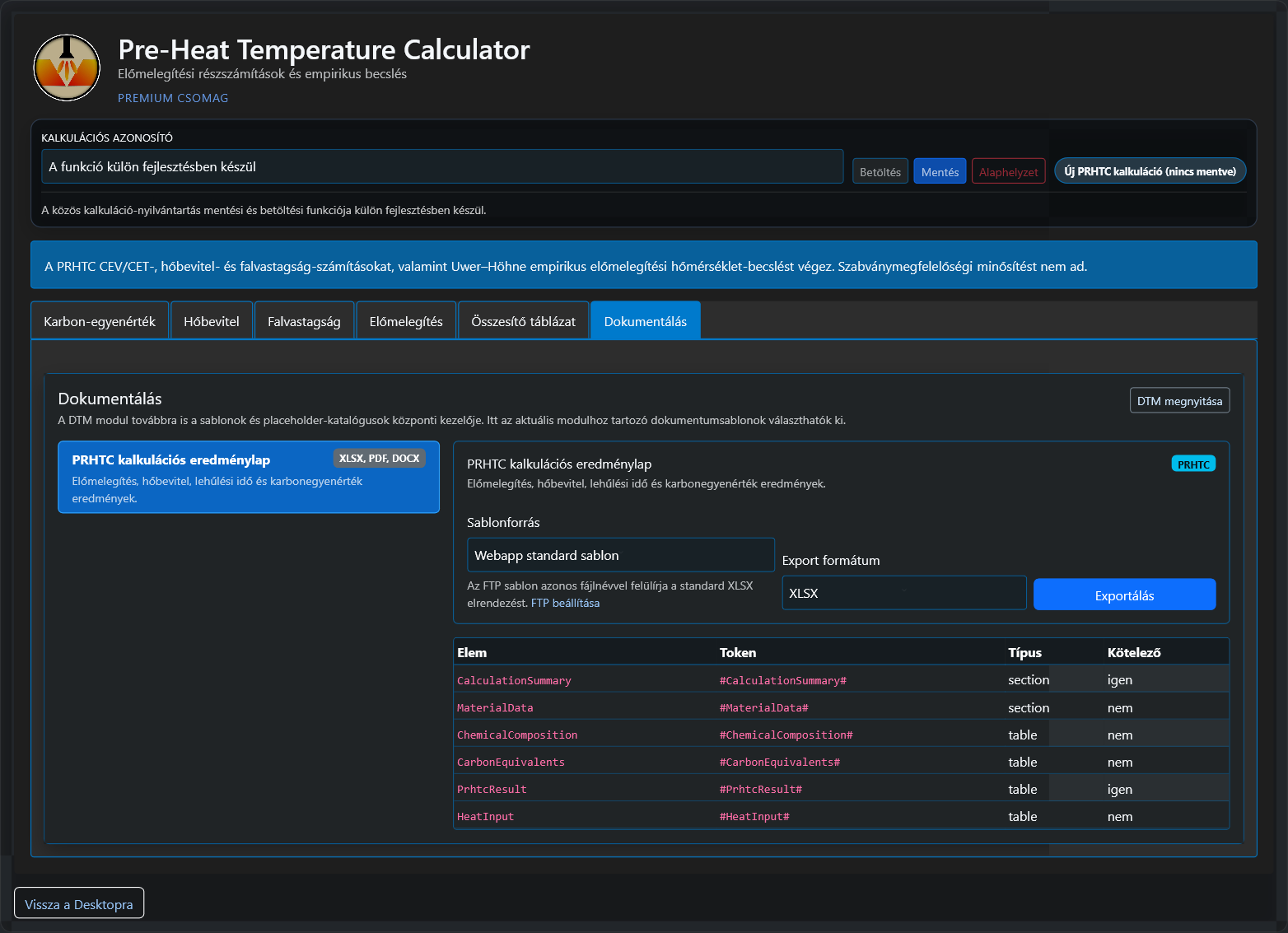

A PRHTC kalkulációs eredménylap dokumentálási és exportálási felülete.
Weldability Calculator
Erősen ötvözött, korrózióálló és melegszilárd acélok hegeszthetőségét vizsgáló modul
Ez a fejlett modul a korrózióálló, erősen ötvözött és melegszilárd acélok ívhegesztési technológiáinak előzetes tervezését és ellenőrzését támogatja.
Olyan szakemberek számára készült, akik minőségi és biztonságos kötéseket kívánnak létrehozni ezekkel a kritikus alapanyagokkal – legyen szó akár vegyipari, energetikai vagy élelmiszeripari alkalmazásokról.
Fő funkciók
- Szövetszerkezet becslése: a program előrejelzi, hogy a megadott alap- és hegesztőanyag-kombinációból milyen szövetszerkezet alakulhat ki a varratban.
- Króm- és nikkelegyenérték számítása: külön meghatározhatók az alapanyag, a hegesztőanyag és a várható varratfém egyenértékei.
- Ferritszám számítása: a modul támogatja a várható delta-ferrit-tartalom előzetes értékelését.
- Keveredési arány kezelése: a várható varratösszetétel az alapanyag és a hegesztőanyag megadott keveredési aránya alapján becsülhető.
- Repedésérzékenység kiértékelése: a kötés érzékenysége a forró- és hidegrepedések kialakulására a hegesztési körülmények és összetételek függvényében vizsgálható.

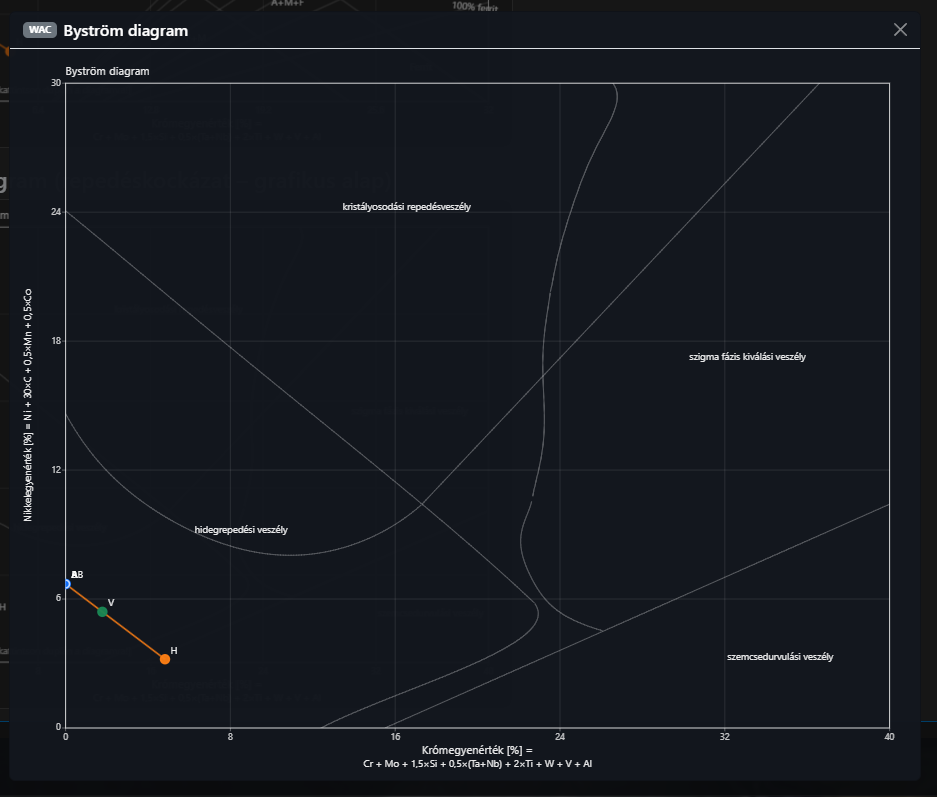

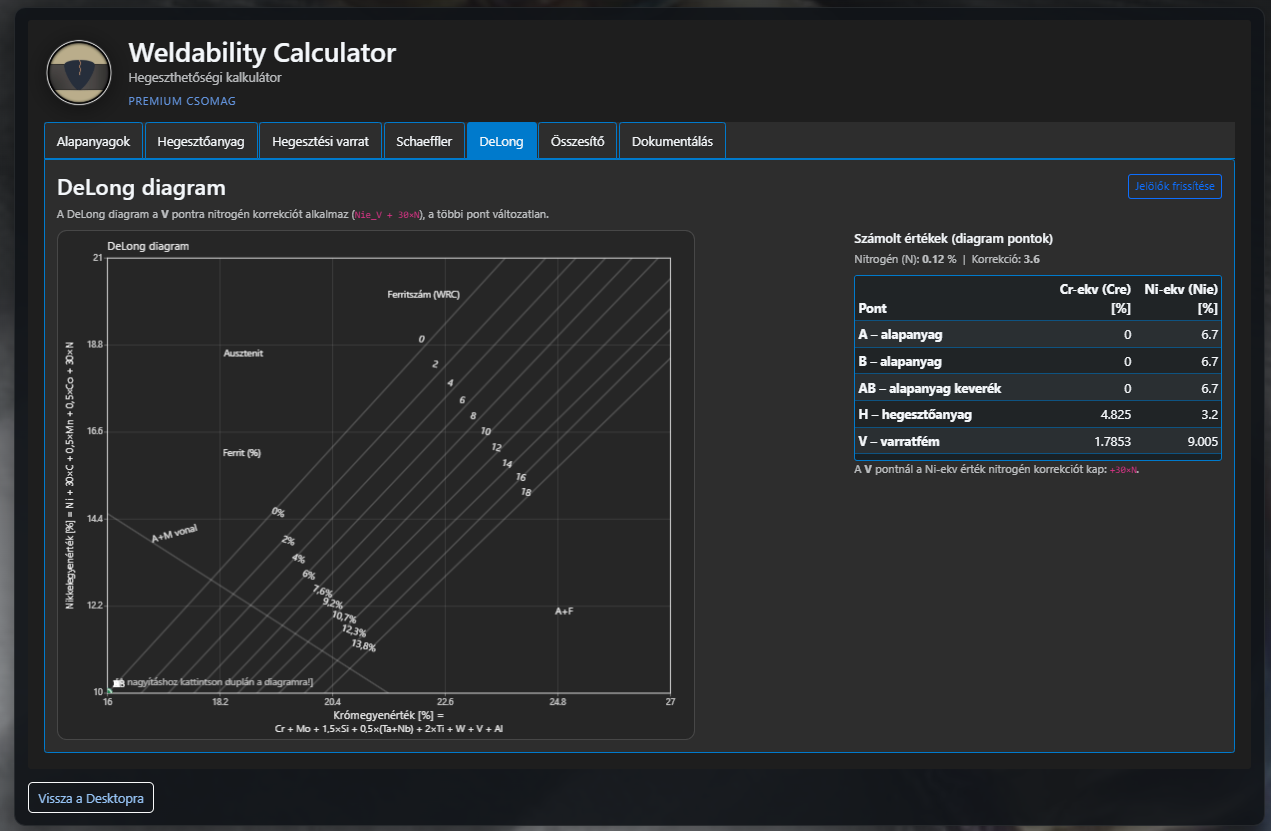

- Schaeffler- és DeLong-diagramok alkalmazása: a modul automatikusan elhelyezi a számított eredményeket a diagramokon, megkönnyítve a vizuális értékelést.
- Szakirodalmi alapokon nyugvó számítások: a beépített algoritmusok hegesztéstechnológiai szakirodalom és egyetemi tananyagok alapján kerültek kialakításra.
- Összesítő eredménylap: a számított értékek és a diagrameredmények egy közös összesítő nézetben ellenőrizhetők.
WAC bemutatóképek
A Weldability Calculator bemutatóképei.

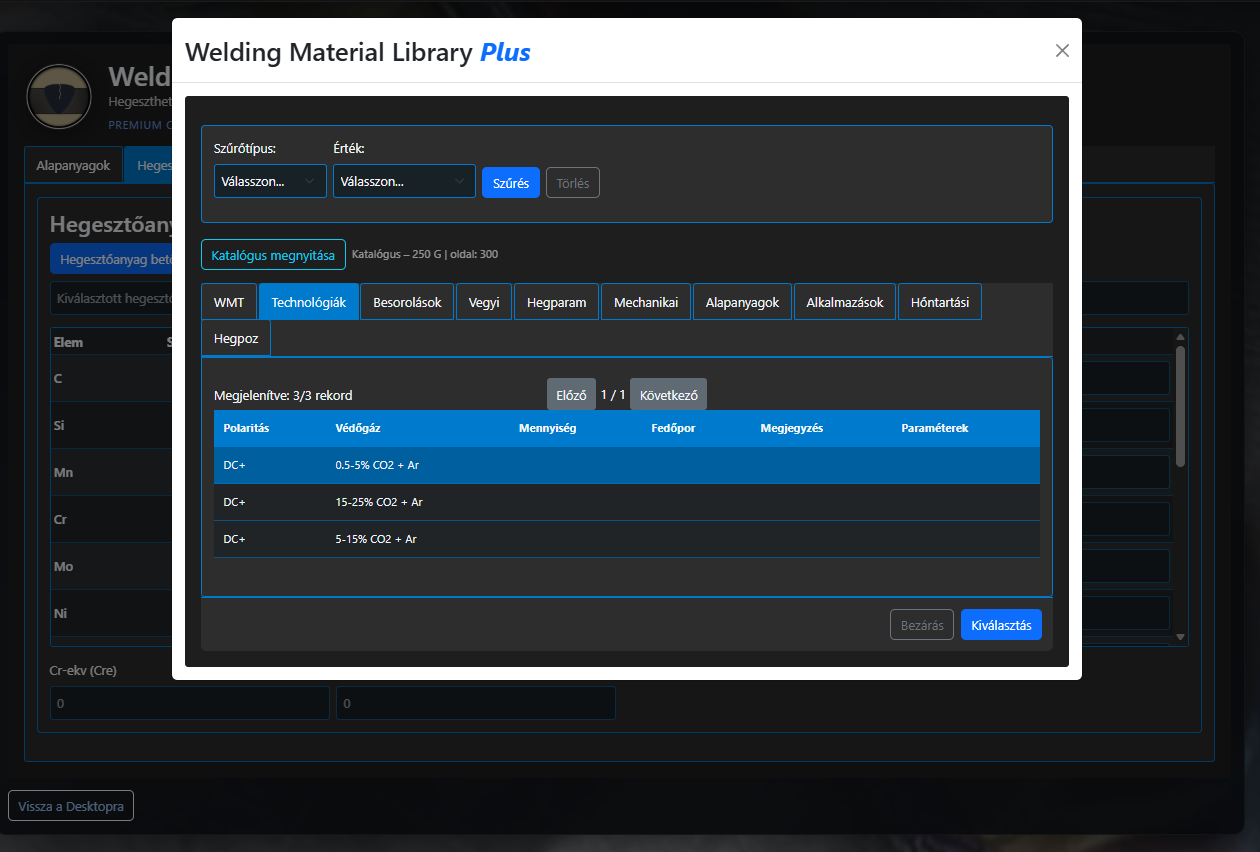

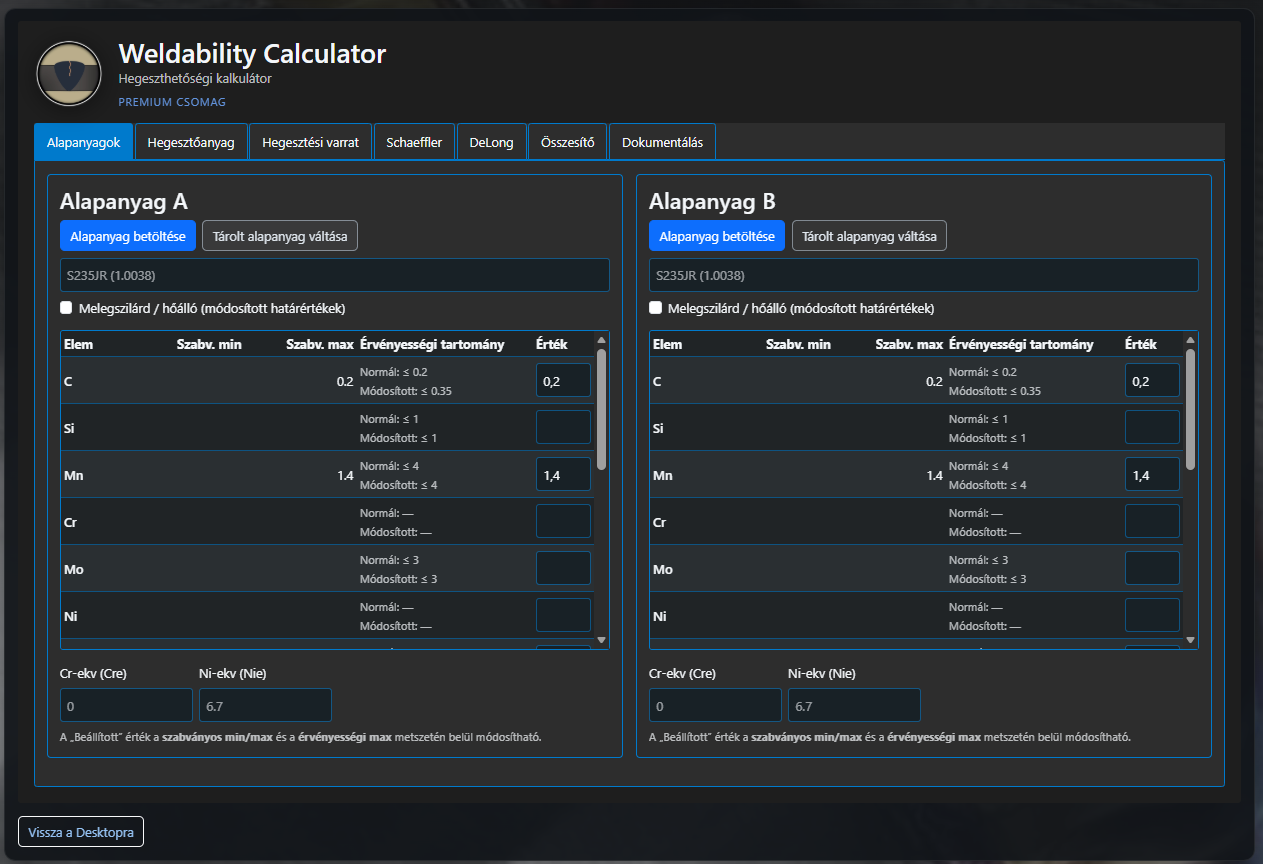

WAC alkalmazás – 1. bemutatókép.
WAC alkalmazás – 2. bemutatókép.

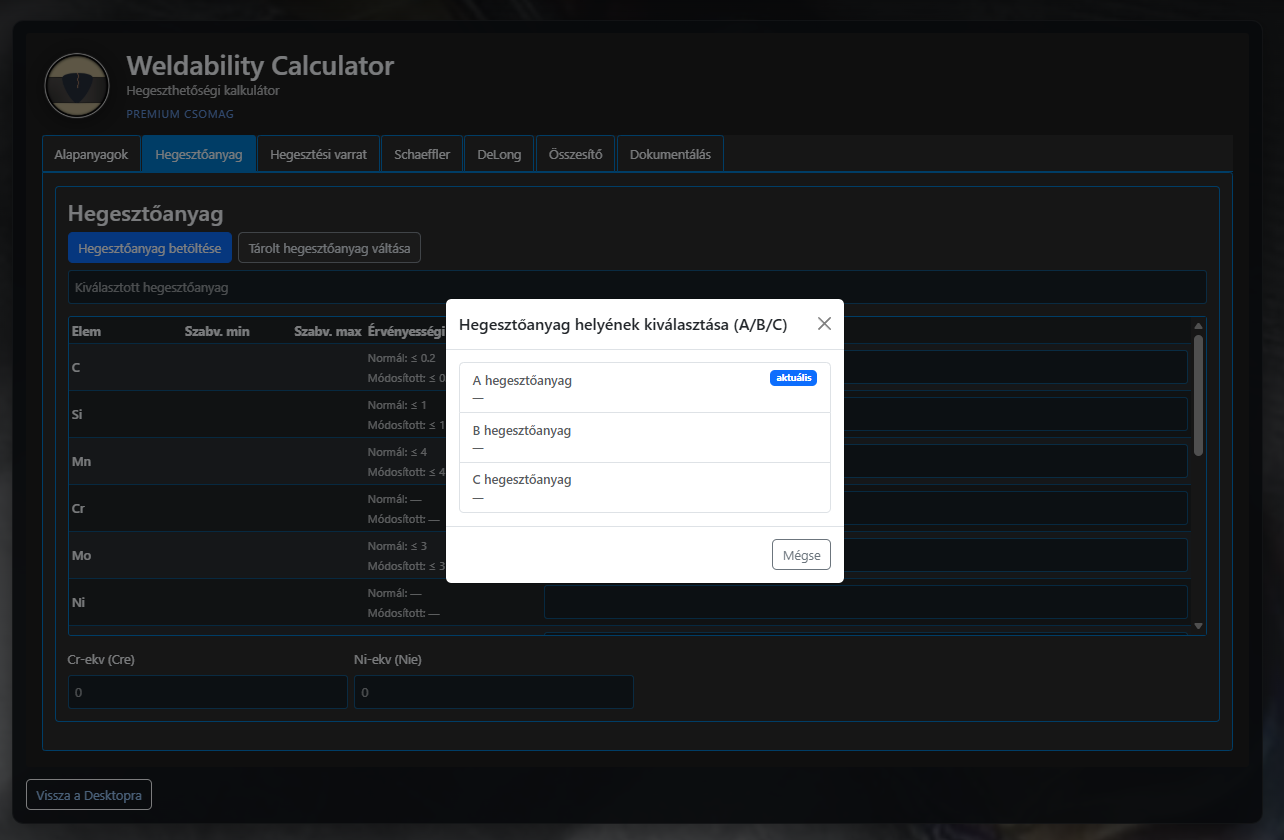

WAC alkalmazás – 3. bemutatókép.
WAC alkalmazás – 4. bemutatókép.

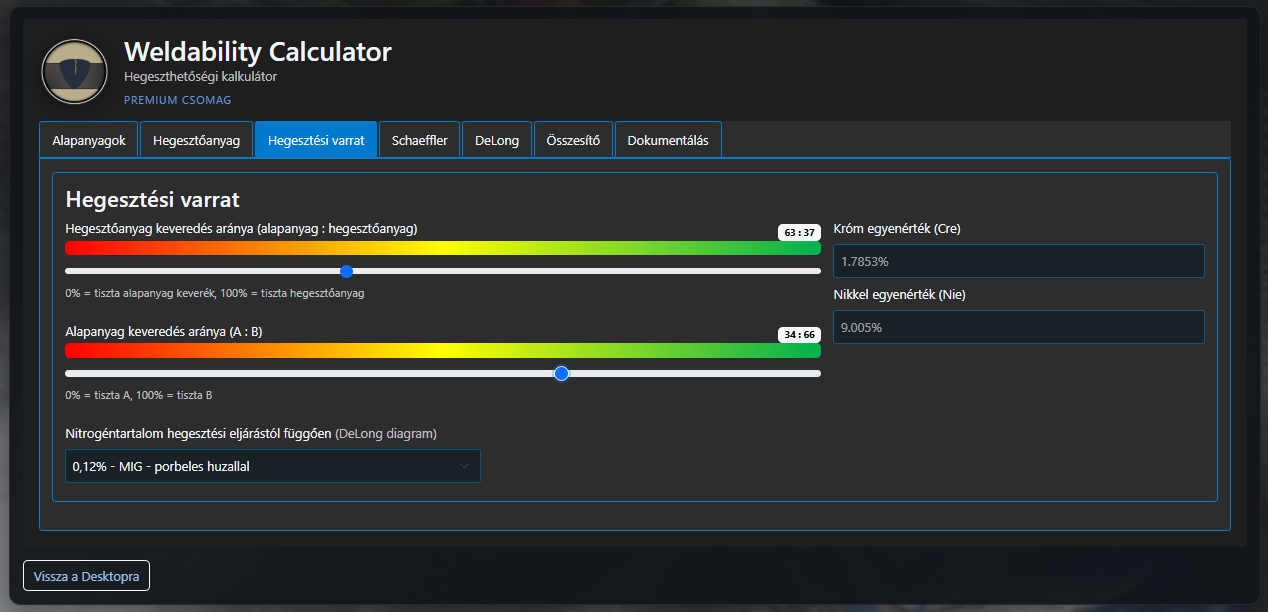

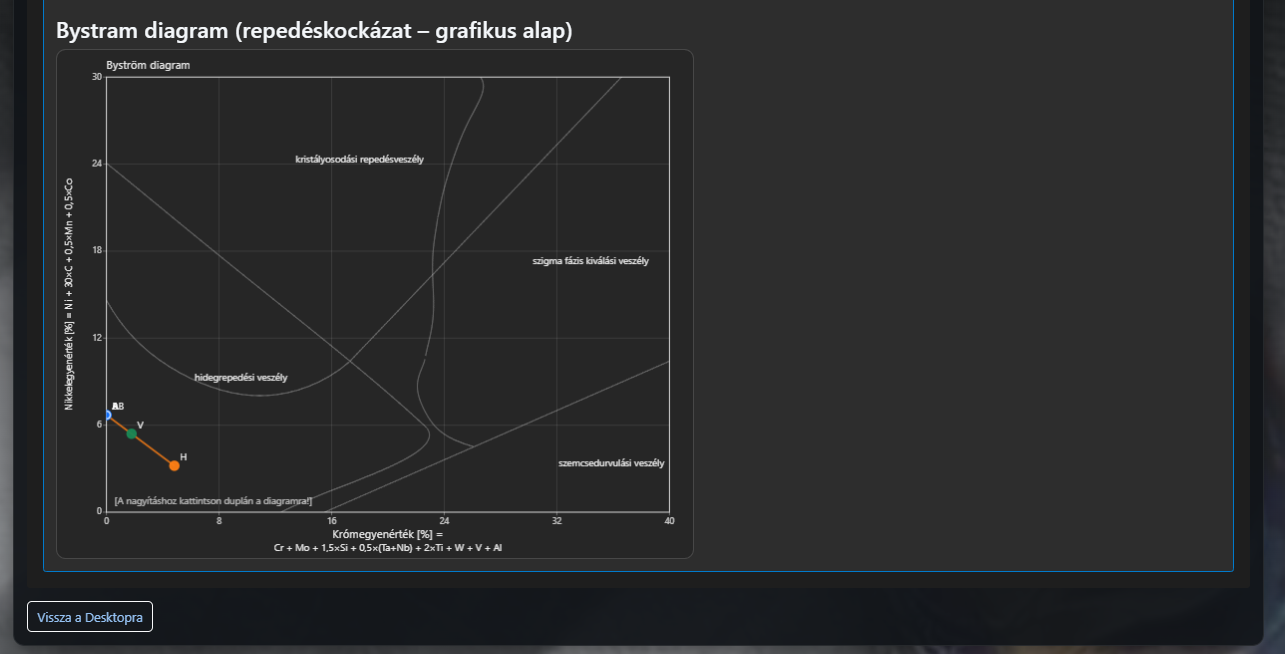

WAC alkalmazás – 5. bemutatókép.

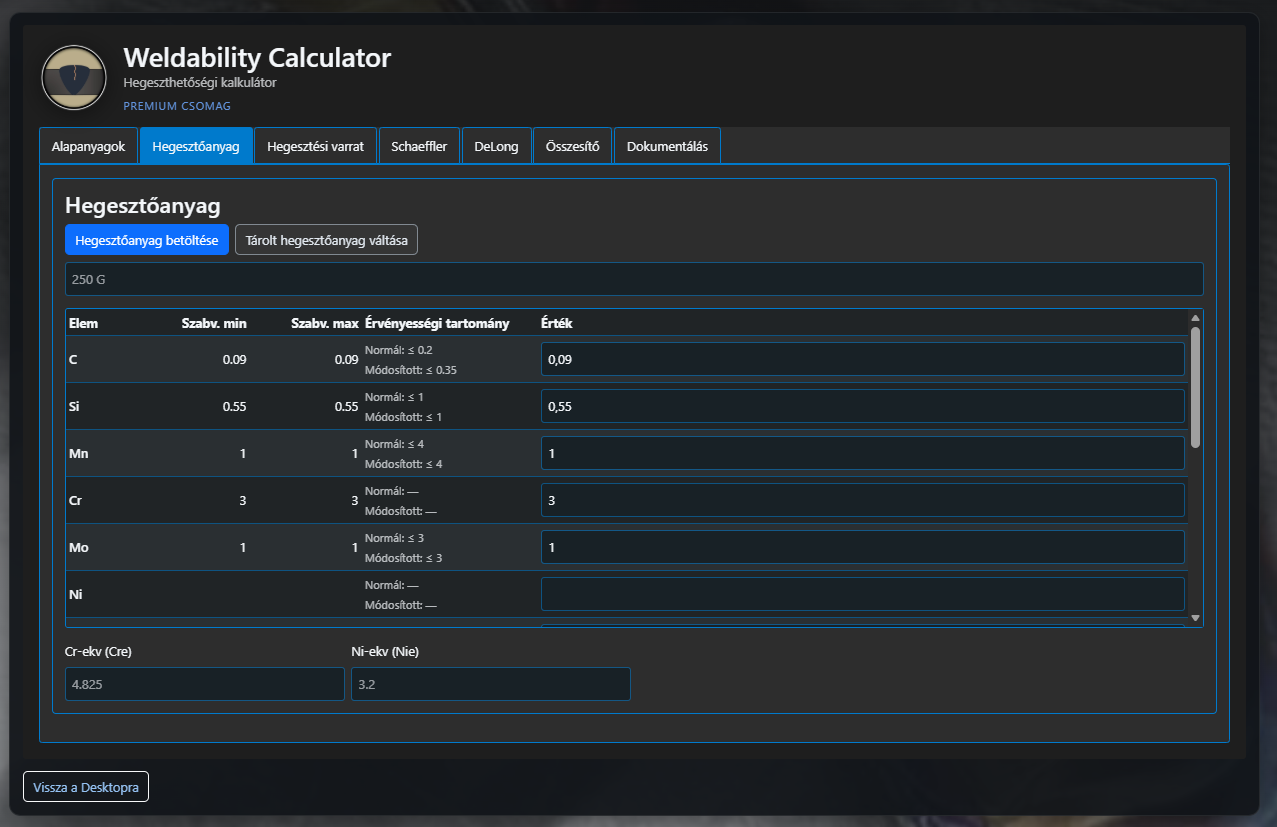

WAC alkalmazás – 6. bemutatókép.
WAC alkalmazás – 7. bemutatókép.
WAC alkalmazás – 8. bemutatókép.
WAC alkalmazás – 9. bemutatókép.

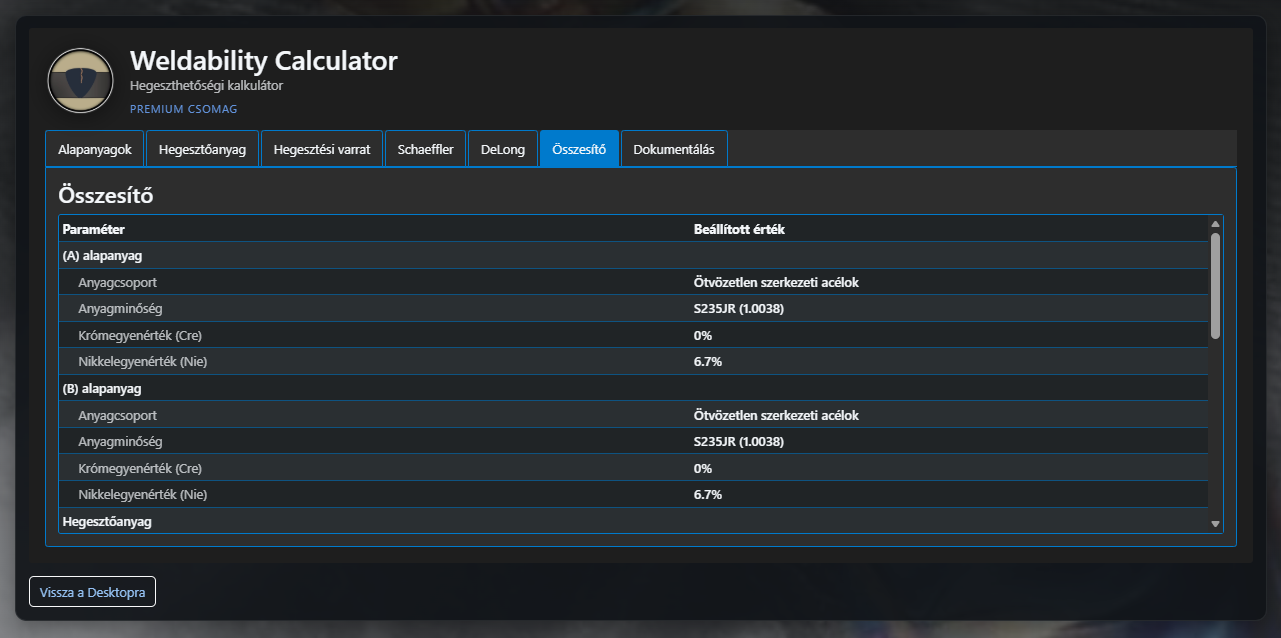

WAC alkalmazás – 10. bemutatókép.

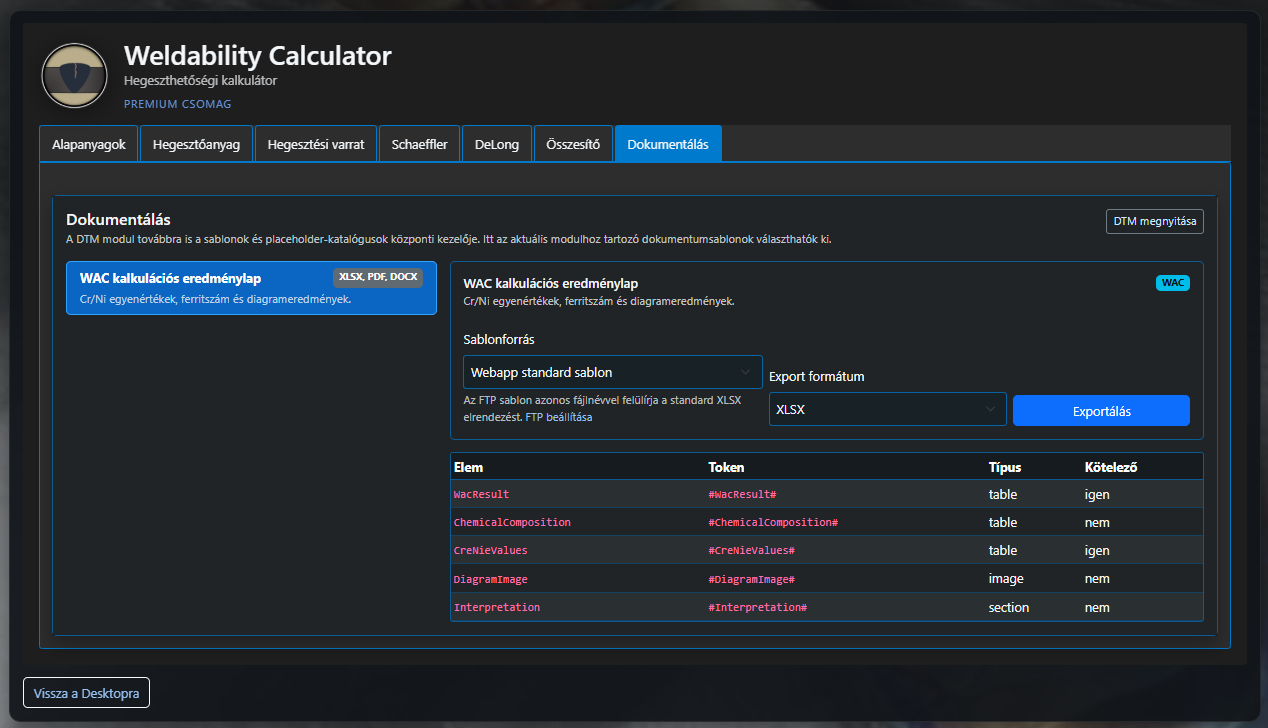

WAC alkalmazás – 11. bemutatókép.
Weld Geometry Calculator
Hegesztett kötések geometriáját és feszültségi állapotát számító modul
A Weld Geometry Calculator (WGC) a hegesztett kötés geometriai kialakításának, keresztmetszeti jellemzőinek és a megadott terhelésekből származó feszültségi állapotának mérnöki értékelését támogatja.
Fő funkciók
- Kötéstípus és varratgeometria: a számítás a kötés kialakításához és a megadott méretekhez igazítható.
- Geometriai számítások: meghatározható többek között a varrat keresztmetszete, térfogata és a számításhoz szükséges geometriai jellemzők.
- Feszültségszámítás: a megadott terhelésekből meghatározhatók a kötés jellemző feszültségkomponensei.
- Összehasonlító feszültségek: az eredmények von Mises-, Tresca- és maximális főfeszültség-alapú értékeléssel is megjeleníthetők.
- Opcionális összehasonlítási határérték: megadott MPa-határérték esetén a modul kihasználtsági és összehasonlító adatokat is számít; határérték nélkül a feszültségi eredményeket önállóan jeleníti meg.
- Kapcsolódás más kalkulátorokhoz: a számított geometriai adatok felhasználhatók például a Welding Cost Calculator anyagszükséglet- és költségbecslésében.
Felhasználási terület: hegesztett kötések előzetes geometriai méretezése, terhelési változatok összehasonlítása és a feszültségi állapot mérnöki áttekintése.
WGC bemutatóképek
A Welding Gases Calculator bemutatóképei.

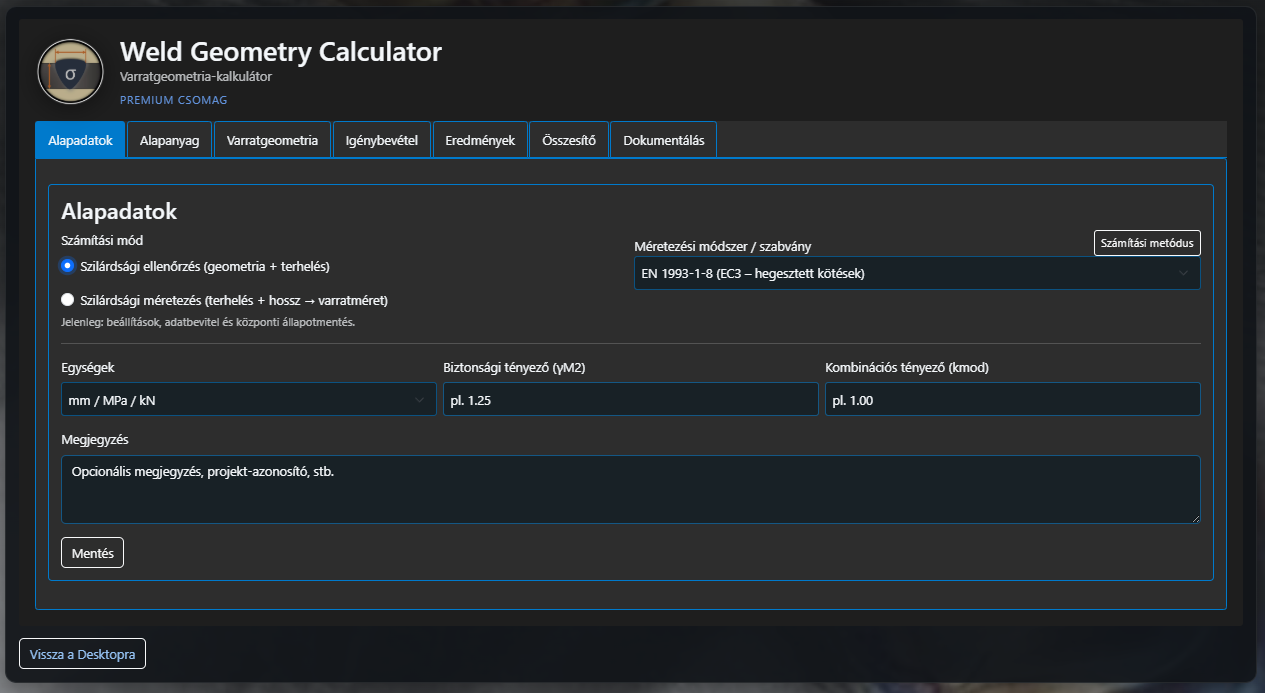

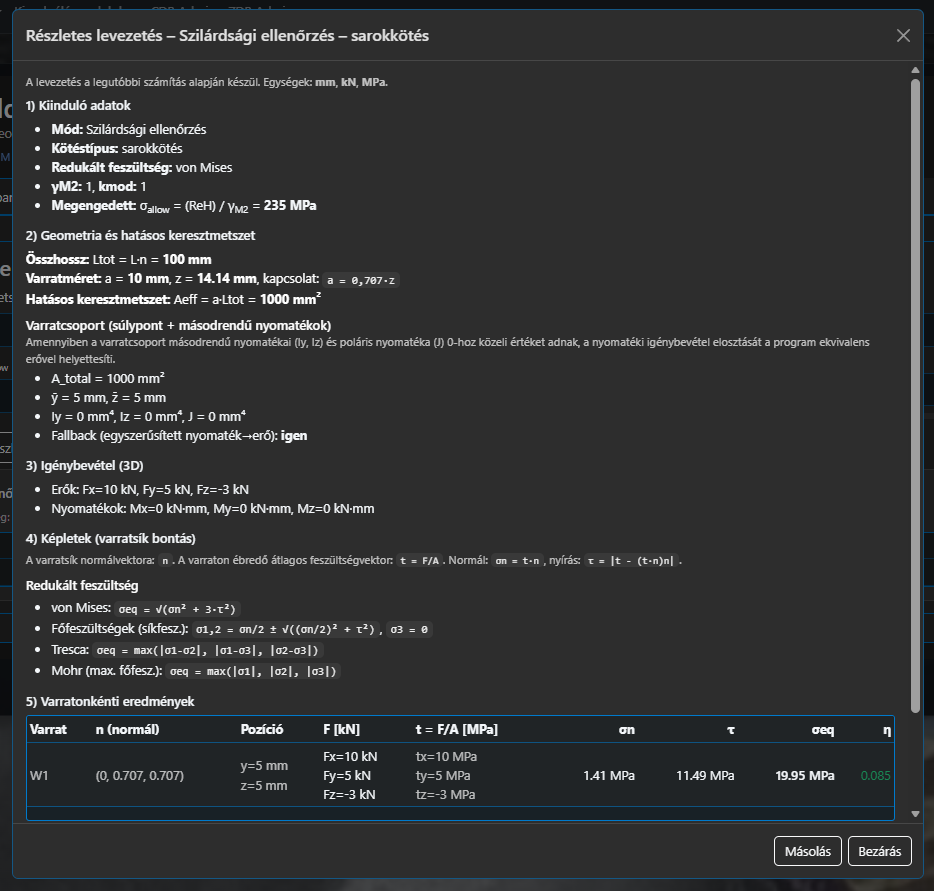

WGC alkalmazás – 1. bemutatókép.

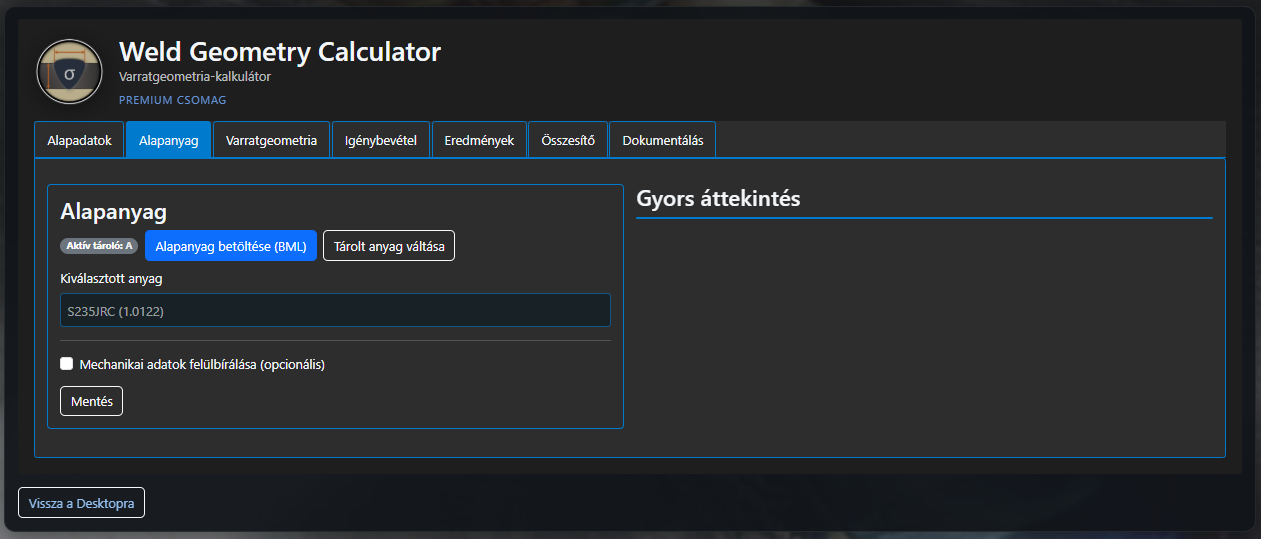

WGC alkalmazás – 2. bemutatókép.

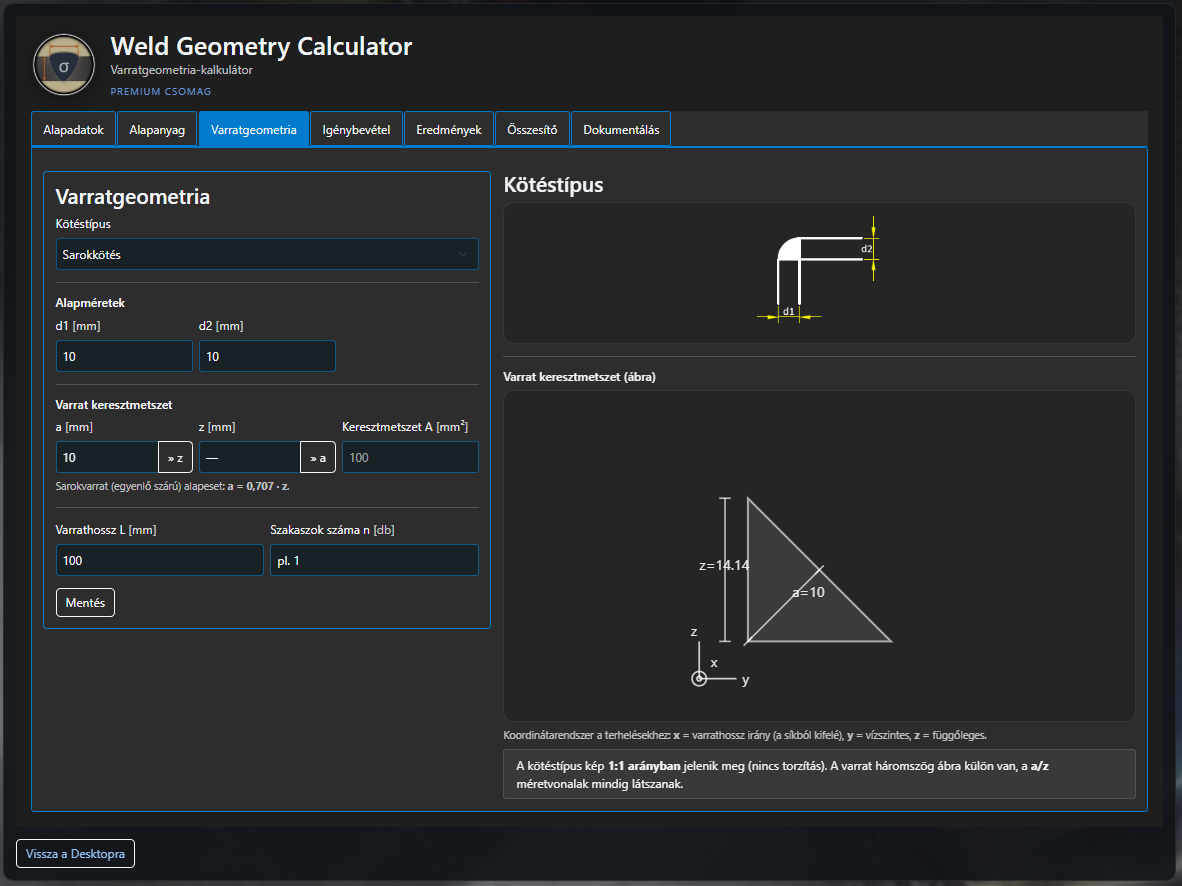

WGC alkalmazás – 3. bemutatókép.

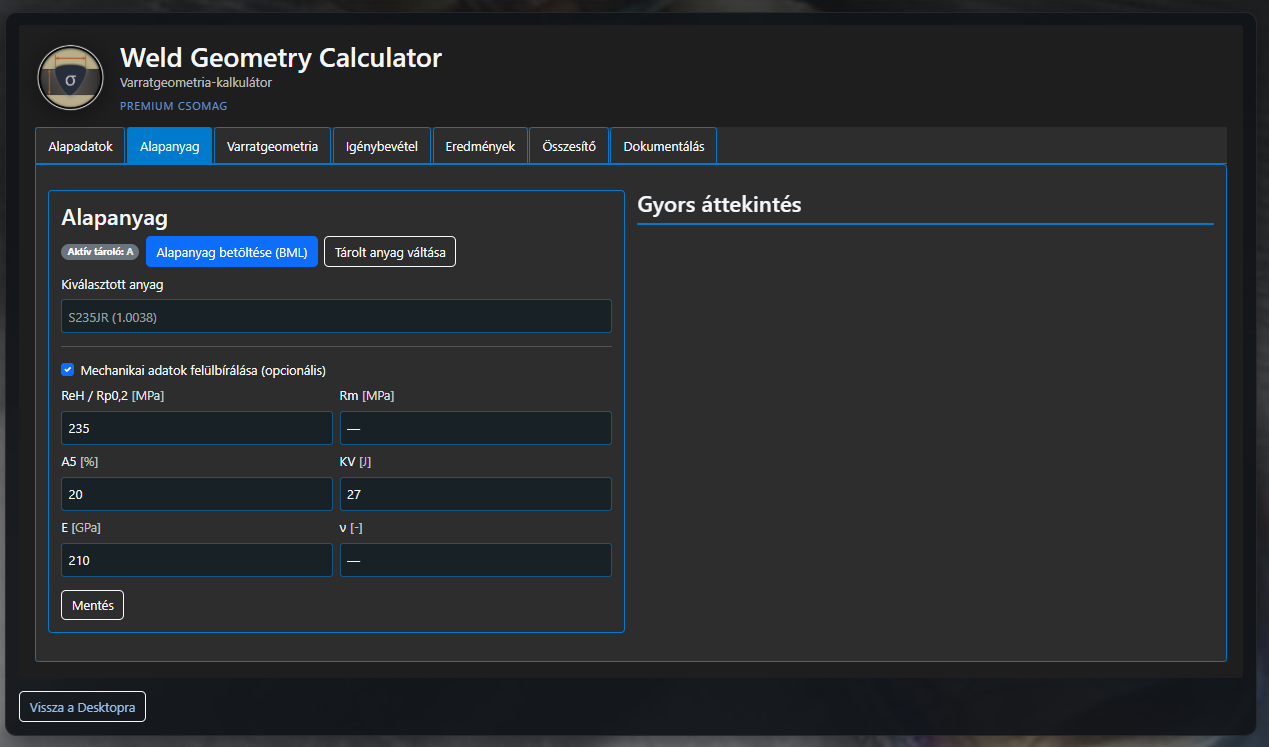

WGC alkalmazás – 4. bemutatókép.

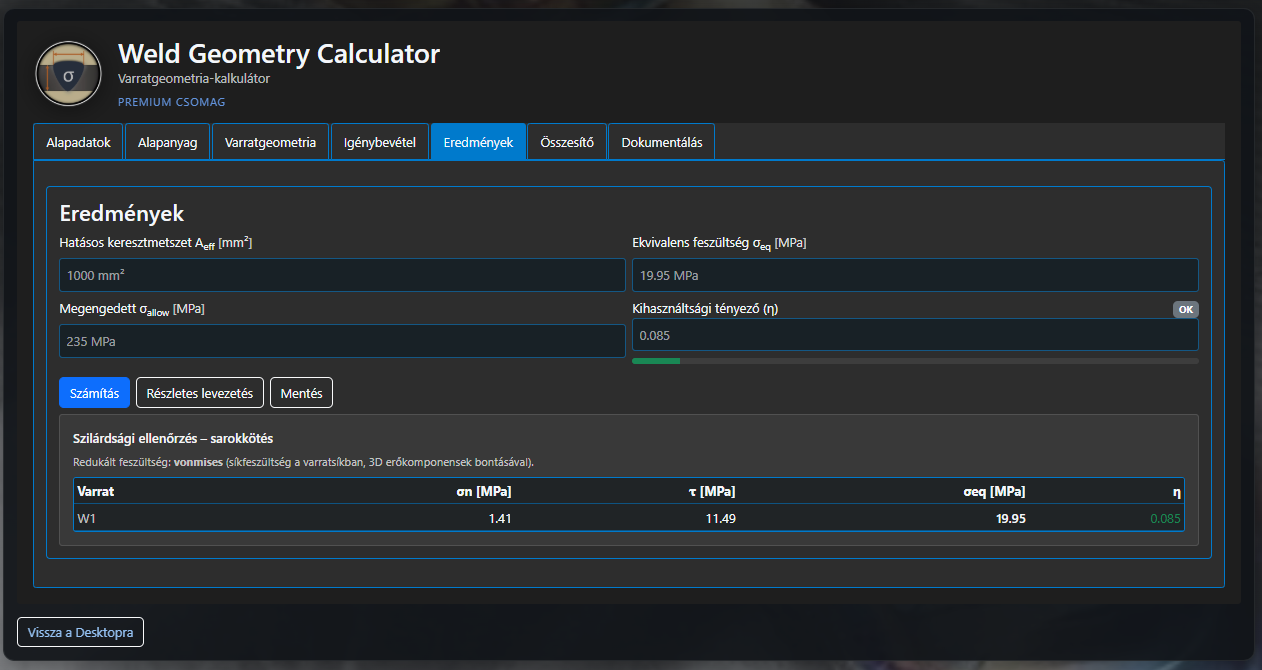

WGC alkalmazás – 5. bemutatókép.
WGC alkalmazás – 6. bemutatókép.
Welding Qualification Calculator
WPS-, WPQR-, vizsgálati és személyi minősítések összefüggéseit ellenőrző modul
(fejlesztés alatt)
Egy hegesztési feladat megfelelősége nem egyetlen dokumentumtól függ. Szükség van a megfelelő WPS-re, az azt igazoló WPQR-re, az előírt vizsgálati eredményekre, valamint olyan hegesztőre, akinek a minősítése lefedi az elvégzendő munkát.
A Welding Qualification Calculator ezeknek az egymással összefüggő adatoknak az áttekintését segíti. A modul célja, hogy a különböző dokumentumok és jogosultságok közötti eltérések még a gyártás megkezdése előtt felismerhetők legyenek.
A program nem helyettesíti a felelős hegesztési koordinátor döntését, de egy közös ellenőrző felületen mutatja meg a minősítési tartományokat, a vizsgálatok állapotát és az esetleges hiányosságokat.
Fő funkciók
- WPS és WPQR összevetése: ellenőrizhető, hogy a kiválasztott WPQR minősítési tartománya lefedi-e a WPS-ben meghatározott technológiát.
- Vizsgálati eredmények áttekintése: a kapcsolódó M-Test vizsgálatok állapota és megfelelősége közös összesítőben jeleníthető meg.
- Hegesztői minősítések ellenőrzése: a hegesztő jogosultságai összevethetők a kötéstípussal, az eljárással, az anyaggal és más technológiai követelményekkel.
- Hiányosságok felismerése: a modul jelzi, ha a döntéshez szükséges dokumentum, vizsgálat vagy minősítési adat nem áll rendelkezésre.
- Egységes minősítési összesítő: a különböző modulokból származó adatok egyetlen áttekinthető eredménylapon jelennek meg.
Welding Cost Calculator
Hegesztési munkák anyag-, idő- és költségigényét becslő modul
(fejlesztés alatt)
Egy hegesztési munka költségét nem csupán a felhasznált hegesztőanyag ára határozza meg. A varrat mérete, a hegesztési eljárás, az anyagveszteség, a védőgáz-fogyasztás, az ívidő, az előkészítés és a szükséges munkaidő egyaránt befolyásolja a végeredményt.
A Welding Cost Calculator ezekből az adatokból készít gyártási becslést. A modul a varratgeometriától indulva meghatározza a szükséges anyagmennyiségeket, majd ezekhez rendeli az idő- és költségadatokat.
A számítás nemcsak árajánlatok előkészítésében lehet hasznos. Segíthet különböző technológiai változatok összehasonlításában, a szükséges készletek előzetes ellenőrzésében és a gyártási erőforrások megtervezésében is.
Fő funkciók
- Varratadatok átvétele: a szükséges geometriai adatok átvehetők a Weld Geometry Calculator eredményeiből, vagy kézzel is megadhatók.
- Hegesztőanyag-szükséglet meghatározása: számítható a szükséges tömeg, huzalhossz, elektródaszám és technológiai tartalék.
- Segédanyagok számítása: a védőgáz, a fedőpor és más felhasznált segédanyagok mennyisége is figyelembe vehető.
- Időbecslés: az ívidő mellett az előkészítés, a közbenső műveletek, a tisztítás és a gépidő is kezelhető.
- Készletellenőrzés: a számított igény összevethető az Inventory Managerben nyilvántartott mennyiségekkel.
- Költségösszesítés: külön megjeleníthetők az anyag-, munka- és gépköltségek, valamint a teljes becsült költség.
Post Weld Heat Treatment Calculator
Hegesztés utáni hőkezelési ciklusok megtervezését segítő modul
(fejlesztés alatt)
A hegesztés utáni hőkezelés nem csupán egy előírt hőmérséklet beállítását jelenti. A felfűtés sebessége, a hőntartási idő, a kezelt zóna, valamint a szabályozott lehűtés egyaránt befolyásolhatja a kötés tulajdonságait.
A Post Weld Heat Treatment Calculator ezeknek a technológiai lépéseknek a megtervezését fogja össze. A modul az alapanyag, a hegesztőanyag, a méretek és a kapcsolódó dokumentumok alapján segít összeállítani a hőkezelési ciklust.
Az elkészült terv áttekinthetően mutatja a felfűtés, a hőntartás és a lehűtés fő adatait, valamint jelzi, ha a megadott értékek között szakmai ellenőrzést igénylő eltérés található.
Fő funkciók
- Anyagadatok figyelembevétele: a ciklus tervezéséhez felhasználhatók az alapanyag és a hegesztőanyag műszaki adatai.
- Hőntartási feltételek meghatározása: kezelhető a hőkezelési hőmérséklet és a szükséges hőntartási idő.
- Felfűtés és lehűtés tervezése: megadhatók és ellenőrizhetők a megengedett sebességek.
- Teljes ciklus áttekintése: a hőkezelés egyes szakaszai közös idő–hőmérséklet összesítőben jelennek meg.
- Dokumentum-ellenőrzés: a tervezett ciklus összevethető a WPS-ben és a WPQR-ben rögzített hőkezelési adatokkal.
Cast Iron Welding Calculator
Öntöttvas alkatrészek hegesztési és javítási technológiájának kiválasztását segítő modul
(fejlesztés alatt)
Az öntöttvas javítóhegesztése eltér a hagyományos szerkezeti acélok hegesztésétől. Az alapanyag pontos típusa, a grafit alakja, az ötvözők mennyisége, az alkatrész merevsége és a hőelvezetés egyaránt meghatározza, hogy milyen javítási technológia alkalmazható biztonságosan.
A Cast Iron Welding Calculator ezeknek a körülményeknek a rendszerezett értékelését támogatja. A modul segítséget nyújt az anyag jellegének meghatározásához, a várható metallurgiai kockázatok felismeréséhez és a javítási stratégia kiválasztásához.
Fő funkciók
- Öntöttvastípus értékelése: a megadott anyag- és összetételi adatok alapján szűkíthető a lehetséges anyagcsoport.
- Mauer-diagram alkalmazása: a vegyi összetétel grafikus értékelése segíti az anyag várható szerkezetének megítélését.
- Javítási stratégia kialakítása: összevethetők a hideg-, félmeleg- és meleghegesztési megoldások fő szempontjai.
- Repedési kockázat bemutatása: a modul külön kezeli a keményedésből, a hőfeszültségből és az alapanyag ridegségéből eredő kockázatokat.
- Technológiai javaslat: az összesítő a hegesztőanyag-választáshoz, az előmelegítéshez és a lehűtéshez kapcsolódó szempontokat is tartalmazza.
Sigma Phase Control Calculator
Szigmafázis-képződési kockázatot vizsgáló modul
(fejlesztés alatt)
A korrózióálló és duplex acélok kedvező tulajdonságai jelentősen romolhatnak, ha a gyártás vagy hőkezelés során nem kívánt szigmafázis alakul ki. A kockázatot az anyag összetétele mellett az is befolyásolja, hogy mennyi időt tölt a munkadarab a kritikus hőmérsékleti tartományban.
A Sigma Phase Control Calculator az anyagösszetétel és a tervezett hőciklus együttes vizsgálatát támogatja. Célja nem egy egyszerű megfelelt vagy nem megfelelt minősítés, hanem annak bemutatása, hogy mely tényezők növelik leginkább a kedvezőtlen fázisképződés valószínűségét.
Fő funkciók
- Összetételi kockázat vizsgálata: külön értékelhetők a szigmafázis kialakulását elősegítő ötvözőelemek.
- Hőciklus elemzése: kezelhető a kritikus hőmérsékleti tartományban eltöltött idő.
- Kockázati bontás: az anyag-, hőmérséklet- és időtényezők külön is megjelennek.
- Technológiai összehasonlítás: több hőkezelési vagy gyártási változat kockázata is összevethető.
- Kapcsolódó adatok használata: az anyagösszetétel átvehető a BML-ből, az eredmény pedig felhasználható a technológiai dokumentáció előkészítéséhez.
Resistance Spot Welding Calculator
Ellenállás-ponthegesztési paraméterek tervezését segítő modul
(fejlesztés alatt)
Az ellenállás-ponthegesztésnél megfelelő kötés csak akkor alakul ki, ha a hegesztőáram, a hegesztési idő, az elektródaerő és a lemezcsomag jellemzői egymással összhangban vannak. A túl alacsony energiabevitel elégtelen kötést, a túl nagy energia pedig kifröccsenést, benyomódást vagy gyors elektródakopást okozhat.
A Resistance Spot Welding Calculator a lemezcsomag összeállításától az elektródacikluson át a technológiai paraméterablakig vezeti végig a tervezést.
Fő funkciók
- Lemezcsomag összeállítása: kezelhetők az egymásra kerülő lemezek anyagai, vastagságai és bevonatai.
- Elektródaadatok meghatározása: rögzíthető az elektróda kialakítása, átmérője és várható igénybevétele.
- Paraméterablak tervezése: a hegesztőáram, a hegesztési idő és az elektródaerő együtt vizsgálható.
- Elektródaciklus kezelése: nyomon követhetők az elektróda állapotához és utánmunkálásához kapcsolódó adatok.
- Minőségellenőrzés támogatása: a tervezett paraméterekhez hozzárendelhetők a szükséges ellenőrzési és vizsgálati szempontok.
t8/5 Cooling Time Calculator
A hegesztési hőhatásövezet lehűlési idejét meghatározó modul
(fejlesztés alatt)
A hegesztés során kialakuló szövetszerkezetet és mechanikai tulajdonságokat jelentősen befolyásolja, hogy a hőhatásövezet milyen gyorsan hűl le 800 °C-ról 500 °C-ra.
A t8/5 Cooling Time Calculator a hegesztési hőbevitel, az anyagvastagság, a kötés kialakítása és a hőelvezetés alapján becsüli ezt a lehűlési időt. A modul segítségével különböző technológiai beállítások hasonlíthatók össze még a próbahegesztés vagy a WPS véglegesítése előtt.
Fő funkciók
- Hőbevitel meghatározása: a számítás elvégezhető az áramerősség, a feszültség, a hegesztési sebesség és az eljárási hatásfok alapján.
- Lehűlési idő becslése: a modul meghatározza a várható t8/5 értéket a megadott technológiai és geometriai adatokból.
- Tervező mód: megadható egy kívánt lehűlési tartomány, amelyhez a program megfelelő technológiai változatokat kereshet.
- Grafikus szemléltetés: a lehűlési folyamat és a számítási eredmények diagramon is megjeleníthetők.
- Kapcsolódás más modulokhoz: az eredmény felhasználható az előmelegítési, hőbeviteli és WPS-tervezési feladatoknál.
