A WeldExp adatbázisrendszer a WeldExp szoftvermodulok közös adatkezelési hátterét biztosítja. A rendszer elkülönítve kezeli a központilag karbantartott műszaki törzsadatokat, valamint a felhasználó saját anyag-, személyzeti, készlet-, eszköz-, kalkulációs, vizsgálati és dokumentációs adatait.
Az egységes adatmodell lehetővé teszi, hogy a kalkulátorok, anyagkönyvtárak, nyilvántartó alkalmazások és dokumentumkezelő modulok azonos jelentésű, strukturált adatokkal dolgozzanak. Ez csökkenti a többszörös adatbevitel szükségességét, javítja az adatok következetességét, és támogatja a hegesztéstechnológiai dokumentációk összeállítását, ellenőrzését és visszakereshetőségét.

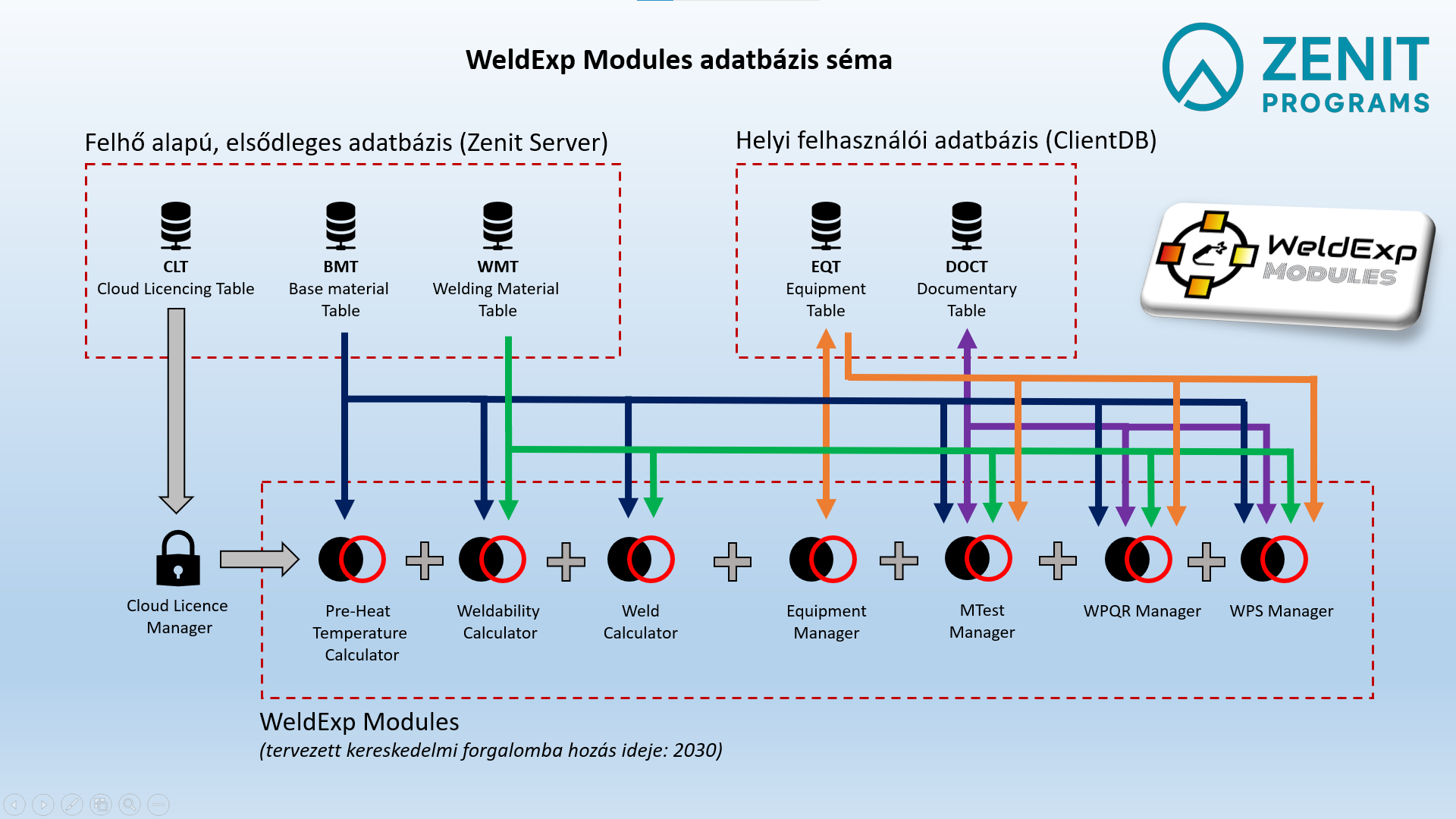

A WeldExp adatbázisrendszer felépítése
A WeldExp nem egyetlen, minden adatot közösen tároló adatbázisra épül. A rendszer két eltérő szerepű adatkörnyezetet használ:
- a ZenitPro központi adatbázist, amely a közösen használt műszaki törzsadatokat, referenciaadatokat, ellenőrző nézeteket és licencadatokat tartalmazza;
- a Client felhasználói adatbázist, amely a felhasználó saját üzemi, dokumentációs, vizsgálati, személyzeti, készlet- és kalkulációs adatait kezeli.
A két adatbázis közötti kapcsolat nem feltétlenül közvetlen, folyamatos adatbázis-kapcsolatot jelent. A központi anyag- és referenciaadatok ellenőrzött importálással, frissítési műveletekkel vagy az alkalmazások adatlekérdezési rétegén keresztül kerülhetnek a felhasználói környezetbe.
A következő két sémaábra részletesebben mutatja be a ZenitPro és a Client adatbázis fő táblacsoportjait. A folytonos kapcsolatok közvetlen adatbázis-kapcsolatot, a szaggatott kapcsolatok pedig nézeteken, lekérdezéseken vagy alkalmazáslogikán keresztül megvalósuló összefüggést jelölhetnek.

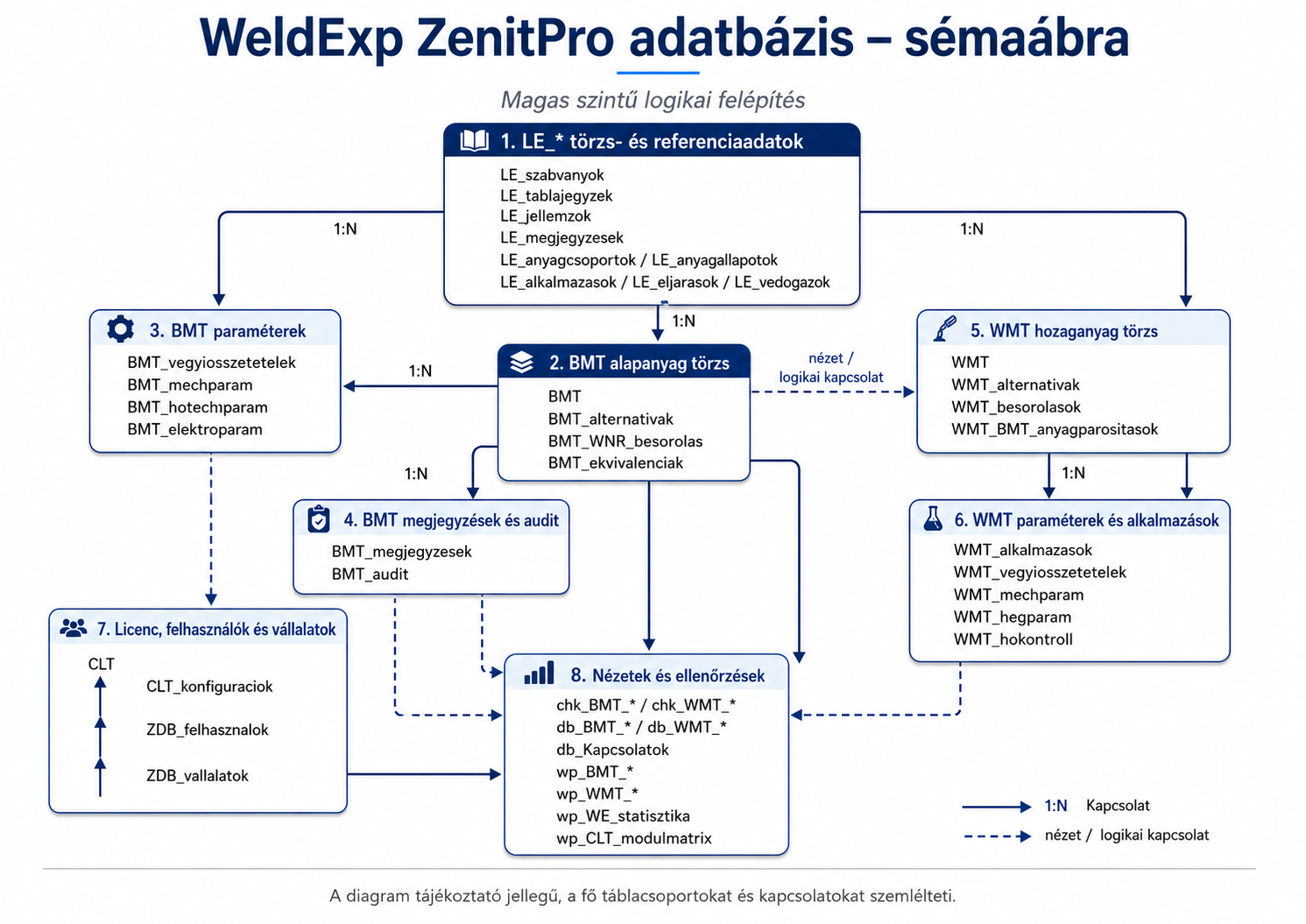

1. Központi adatforrás – ZenitPro adatbázis
A ZenitPro központi adatbázis tartalmazza a WeldExp modulok által közösen használt és központilag karbantartott műszaki adatokat. A fő adatkörök az alapanyagokhoz, a hegesztőanyagokhoz, a szabványokhoz, a műszaki jellemzőkhöz, az egységes kódtáblákhoz, valamint a licencekhez és felhasználói hozzáférésekhez kapcsolódnak.
- BMT – Base Material Table: alapanyagok, szabványkapcsolatok, alternatív adatkészletek, besorolások, tulajdonságok és megjegyzések.
- WMT – Welding Material Table: hegesztőanyagok, besorolások, alkalmazások, technológiai paraméterek és alapanyag–hegesztőanyag párosítások.
- LE törzs- és referenciaadatok: szabványok, jellemzők, anyagállapotok, méretek, eljárások, termékformák, védőgázok, hegesztési pozíciók és további egységesített kódtáblák.
- CLT és ZDB nyilvántartások: termékkulcsok, szoftvercsomagok, licencek, felhasználók és vállalati kapcsolatok.
- Ellenőrző és megjelenítő nézetek: adatkapcsolatokat, hiányokat, statisztikákat és a modulok számára használható összesített adatkészleteket biztosító nézetek.
Alapanyag-adatok
A központi alapanyag-adatbázis a szabványokban, műszaki előírásokban és ellenőrzött adatforrásokban szereplő alapanyagok strukturált feldolgozását teszi lehetővé. A BMT tábla az alapanyagok központi törzsét tartalmazza, amelyhez külön táblákban kapcsolódnak a szabványok, alternatív adatkészletek, besorolások és műszaki paraméterek.
- szabványok és szabványkiadások;
- anyagjelölések, anyagszámok és anyagcsoportok;
- termékformák és méretfüggő követelmények;
- vegyi összetételi határértékek;
- mechanikai tulajdonságok;
- hőtechnikai és elektrotechnikai jellemzők;
- szállítási és anyagállapotok;
- szabványi megjegyzések, feltételek és korlátozások;
- anyagok közötti egyenértékűségi és besorolási kapcsolatok.
A BMT-adatok megjelenítését és kereshetőségét a BML – Base Material Library biztosítja. A kapcsolódó kalkulátorok és dokumentumkezelő modulok ugyanezekre az ellenőrzött alapanyag-adatokra támaszkodhatnak.
Hegesztőanyag-adatok
A központi hegesztőanyag-adatbázis a gyártói termékekhez és szabványos hegesztőanyag-besorolásokhoz kapcsolódó adatokat kezeli. A WMT tábla a hegesztőanyagok központi törzse, amelyhez külön táblákban kapcsolódnak az alkalmazási, besorolási, összetételi és technológiai adatok.
- a gyártó és a termék megnevezése;
- a hegesztési eljárás és a hegesztőanyag típusa;
- a szabványos besorolások;
- a vegyi összetétel és a mechanikai tulajdonságok;
- a hegesztési és hőkontroll-paraméterek;
- a méret, polaritás, védőgáz és alkalmazási feltételek;
- a hegesztőanyagok és alapanyagok közötti alkalmazhatósági párosítások.
A WMT-adatokat a WML – Welding Material Library teszi kereshetővé és felhasználhatóvá a kapcsolódó kalkulátorok, kiválasztófelületek és dokumentumkezelő alkalmazások számára.
Törzsadatok, ellenőrzések és nézetek
A BMT- és WMT-adatokhoz közös LE törzstáblák kapcsolódnak. Ezek biztosítják többek között a szabványok, műszaki jellemzők, anyagállapotok, eljárások, termékformák, hegesztési pozíciók és védőgázok egységes kódolását.
A központi adatbázis ellenőrző és megjelenítő nézeteket is tartalmaz. Az ellenőrző nézetek az adathiányok, hibás kapcsolatok vagy hiányzó alternatívák felismerését támogatják, míg a megjelenítő nézetek a BML, WML és más alkalmazásmodulok számára állítanak elő feldolgozható adatkészleteket.

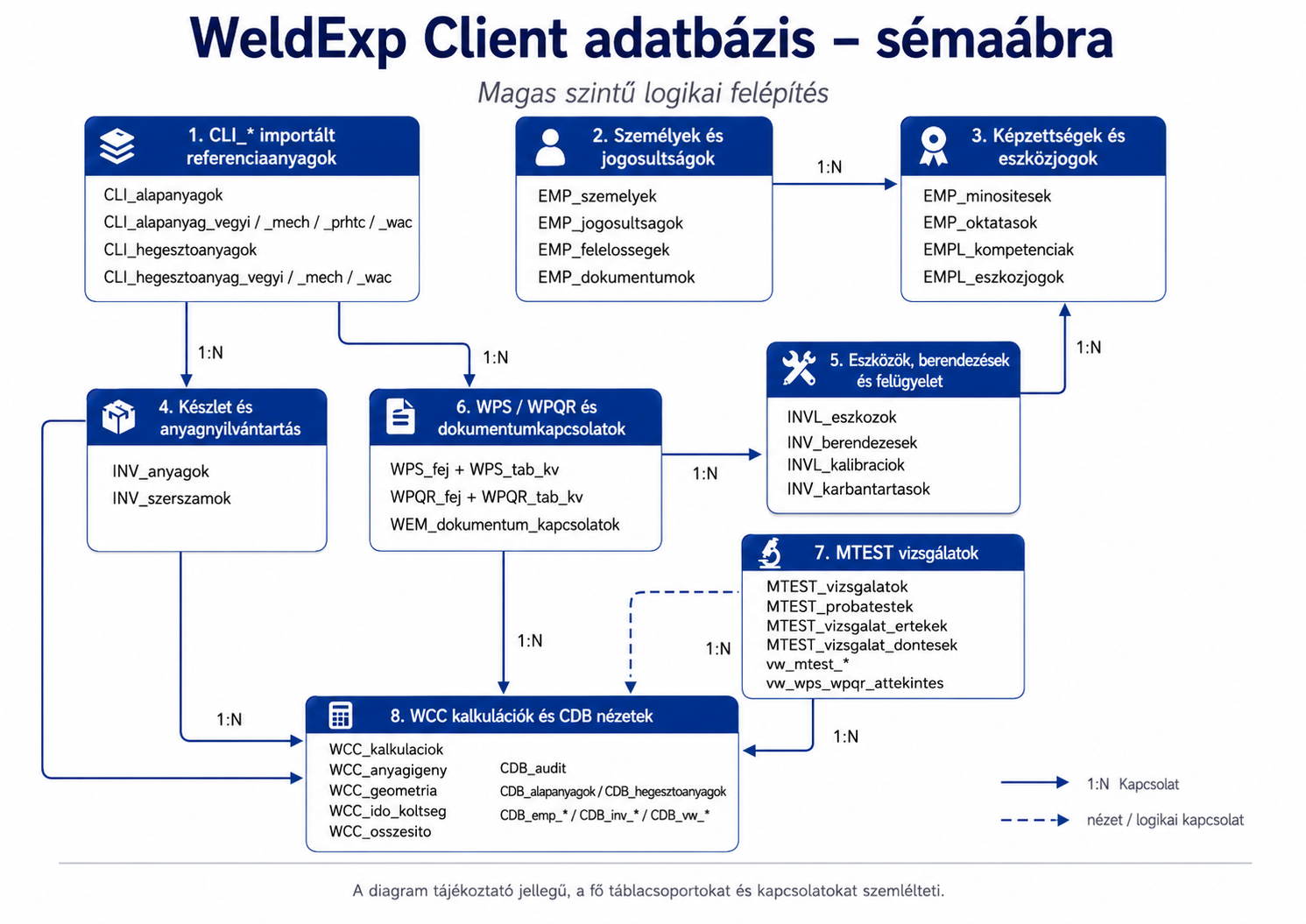

2. Felhasználói adatforrás – Client adatbázis
A felhasználó saját adatai a Client adatbázisban tárolhatók. Az adatbázis az alkalmazás telepítési módjától függően működhet helyi környezetben vagy a felhasználó által biztosított saját felhőalapú adatbázis-kiszolgálón.
A Client adatbázis nem a központi műszaki adatbázis másolata. Elsősorban a felhasználó saját anyagrekordjait, személyzeti nyilvántartásait, készlet- és eszközadatait, dokumentumait, vizsgálati eredményeit és kalkulációit kezeli.
- CLI anyagkönyvtárak: a felhasználói környezetbe átvett vagy helyben létrehozott alapanyag- és hegesztőanyag-rekordok, valamint azok vegyi, mechanikai és számított jellemzői.
- EMP és EMPL személyzeti nyilvántartások: személyek, munkakörök, felelősségek, jogosultságok, minősítések, oktatások, kompetenciák és eszközhasználati jogosultságok.
- INV és INVL nyilvántartások: anyagkészlet, szerszámok, berendezések, mérőeszközök, karbantartások és kalibrálások.
- WPS és WPQR dokumentáció: hegesztésiutasítás- és eljárásminősítési adatok, valamint a dokumentumok strukturált mezői.
- MTEST vizsgálatok: vizsgálatok, próbatestek, mérési értékek, megfelelőségi eredmények és értékelési döntések.
- WCC kalkulációk: anyagigény-, geometriai, idő- és költségszámítások, valamint ezek összesített eredményei.
- Dokumentumkapcsolatok és auditadatok: fájlok, bizonylatok, kapcsolt dokumentumok, adatbázis-ellenőrzések és naplózható állapotok.
A Client adatbázis CDB előtagú nézetei egységes lekérdezési réteget biztosíthatnak az alkalmazások számára. Ezek a nézetek a felhasználói anyag-, személyzeti, készlet- és eszközadatokat egységes szerkezetben teszik hozzáférhetővé, de nem különálló elsődleges adattáblák.
A helyi anyagkönyvtárakban tárolható a rekord központi BMT- vagy WMT-forrásazonosítója is. Ez lehetővé teszi az adat eredetének nyomon követését, miközben a helyi rekord a felhasználó saját adatbázisában marad.
Adatkapcsolatok és adatminőség
A WeldExp adatbázisaiban az egyes rekordokat egyedi azonosítók és kapcsolati mezők kötik össze. A közös kódtáblák biztosítják, hogy ugyanaz a szabvány, jellemző, anyagállapot, eljárás vagy más műszaki fogalom a kapcsolódó táblákban azonos jelentéssel szerepeljen.
A közvetlen táblakapcsolatokat idegen kulcsok, egyedi indexek és kötelező mezők támogatják. Ahol közvetlen adatbázis-kapcsolat nem használható vagy nem indokolt, ott nézetek, forrásazonosítók és alkalmazásszintű ellenőrzések biztosíthatják az adatok összerendelését.
- Az egyedi azonosítók egyértelmű rekordkapcsolatokat tesznek lehetővé.
- Az idegen kulcsok csökkentik az árva vagy érvénytelen rekordok kialakulásának lehetőségét.
- Az ellenőrző nézetek felismerhetik a hiányos alternatívákat, kapcsolatokat és besorolásokat.
- A validátorok ellenőrizhetik a kötelező mezőket, az értéktartományokat és a hivatkozott törzsadatok meglétét.
- Az audittáblák és riportok támogatják a forrásadatok és az adatbázisban szereplő értékek összehasonlítását.

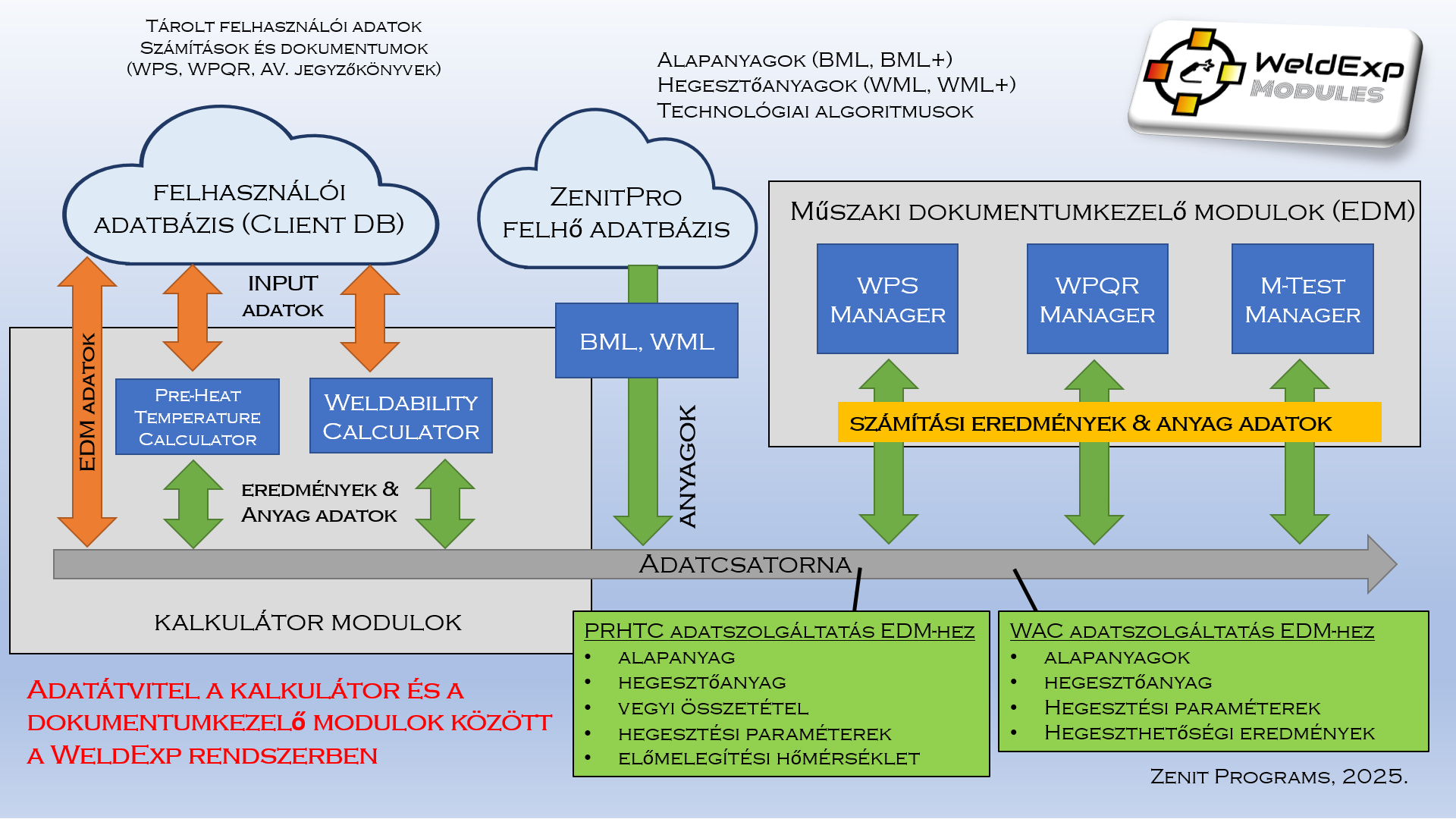

Modulok közötti adatátvitel
A WeldExp moduláris felépítésében az egyes alkalmazások önálló feladatokat végeznek, de közös adatszerkezetekre támaszkodnak. A kalkulátorokban létrehozott vagy kiválasztott technológiai adatok strukturált formában menthetők, majd más modulokban ismét felhasználhatók.
Az adatátvitel nem egyszerű szövegmásolást jelent. Az alapanyagok, hegesztőanyagok, méretek, eljárások, technológiai paraméterek és számítási eredmények meghatározott mezőkhöz és azonosítókhoz kapcsolódnak. A fogadó modul ezek alapján tudja az adatokat a megfelelő dokumentumhoz, vizsgálathoz vagy kalkulációhoz rendelni.
A folyamat általános lépései:
- A felhasználó kiválasztja a szükséges központi vagy helyi alapanyag-, hegesztőanyag- és törzsadatokat.
- A kalkulátorban vagy dokumentumkezelőben megadja a feladathoz tartozó paramétereket.
- A modul elvégzi a szükséges számításokat, ellenőrzéseket vagy adatfeldolgozást.
- Az eredmény a Client adatbázis megfelelő táblacsoportjába menthető.
- A kapcsolódó modul a mentett adatot azonosító vagy dokumentumkapcsolat alapján betöltheti.
- A felhasználó ellenőrzi, kiegészíti és szükség esetén jóváhagyja az adatokat vagy a dokumentumot.
A módosított számítások és dokumentumok új változatként is menthetők. Így a korábbi állapotok megőrizhetők, és csökkenthető annak kockázata, hogy egy új számítás automatikusan felülírjon egy már kiadott vagy jóváhagyott dokumentumot.

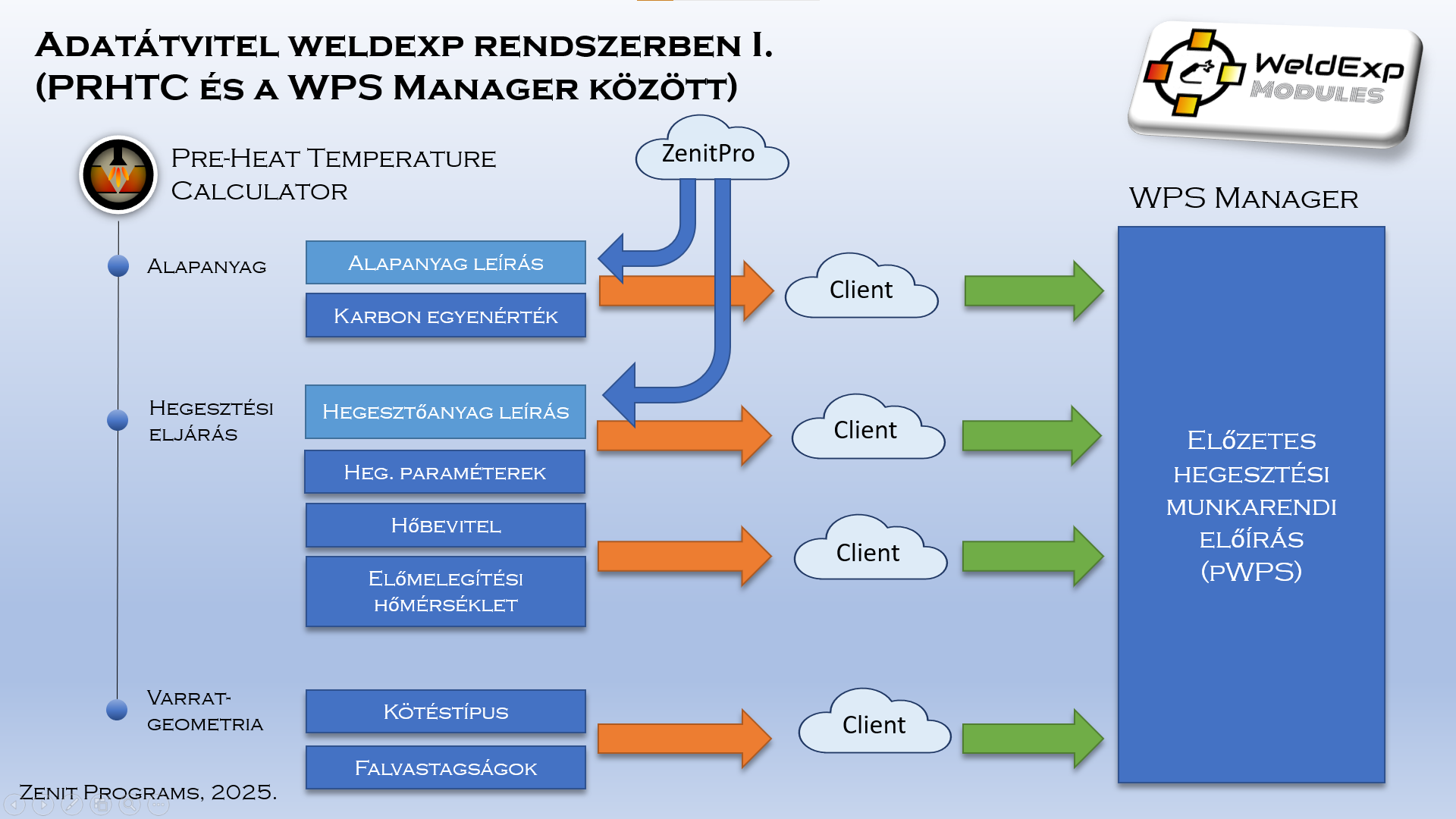

Adatátvitel a PRHTC és a WPS Manager között
A PRHTC – Pre-Heat Temperature Calculator az előmelegítési hőmérséklet meghatározásához szükséges anyag- és technológiai adatokat dolgozza fel. A számításhoz felhasználható többek között az alapanyag, az anyagvastagság, a kötés kialakítása, a hőbevitel, a hidrogéntartalom és más, az alkalmazott számítási módszerhez szükséges paraméter.
A véglegesített számítási eredmény a Client adatbázisban tárolható. A mentett adatok ezt követően a WPS-szerkesztési folyamatban ismét felhasználhatók.
A WPS Manager a korábban mentett technológiai adatokat a dokumentum megfelelő mezőihez rendelheti. Ez csökkenti a kézi adatbevitel mennyiségét, és segít abban, hogy a dokumentumban szereplő értékek összhangban maradjanak a számítás eredményével.
A számítás módosítása továbbra is a kalkulátorban történik. Az új eredmény külön változatként vagy új rekordként menthető, majd szükség szerint ismét felhasználható a dokumentumkezelőben.

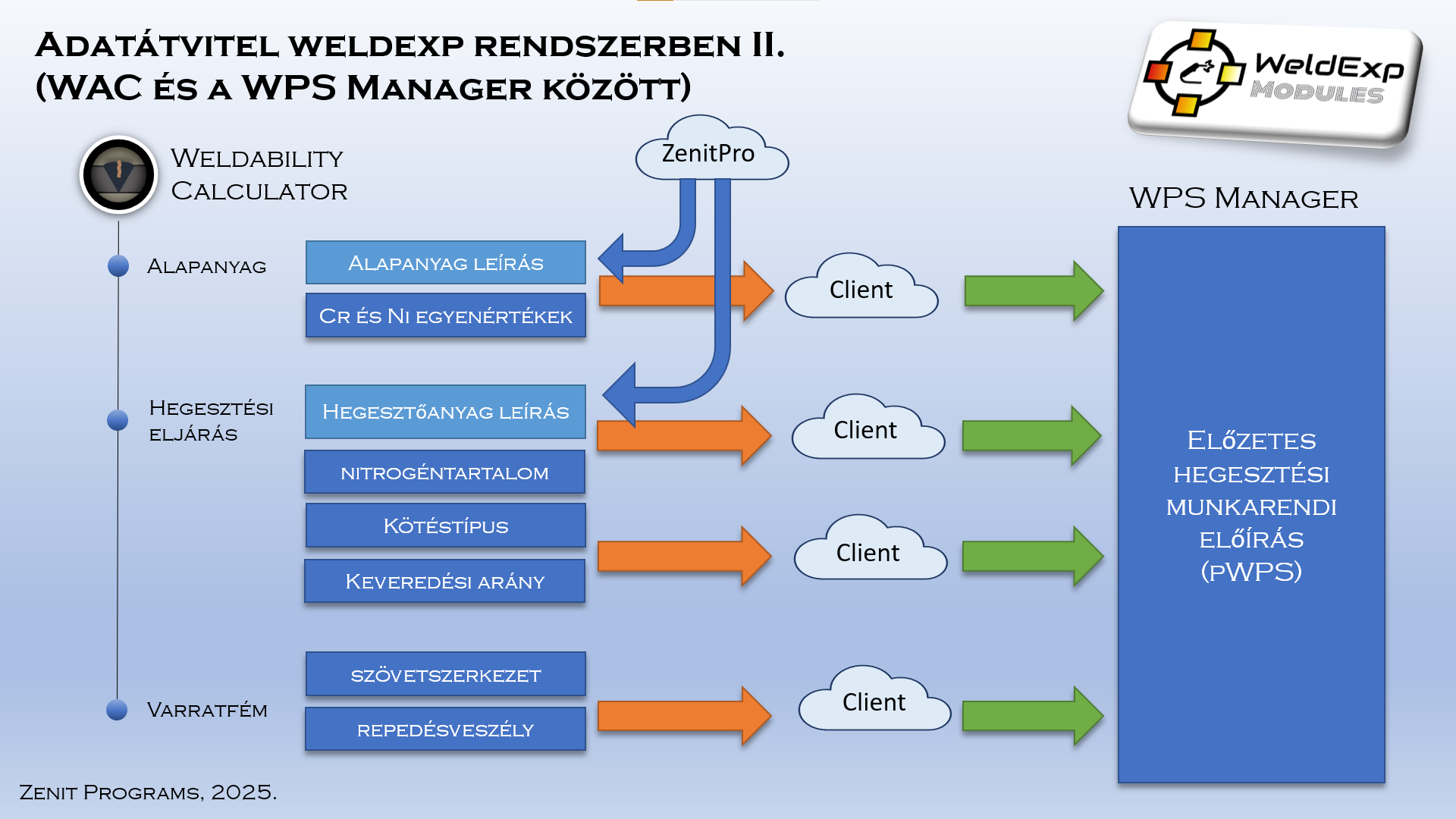

Adatátvitel a Weldability Calculator és a WPS Manager között
A Weldability Calculator – WAC a kiválasztott alapanyagok, hegesztőanyagok és technológiai feltételek alapján támogatja a hegeszthetőség értékelését. A számításhoz felhasználhatók az alapanyagok és hegesztőanyagok vegyi adatai, valamint az alkalmazott modellhez szükséges további technológiai paraméterek.
A modul az alkalmazott számítási eljárástól függően meghatározhat vagy becsülhet karbon- és ötvözőegyenértékeket, várható varratfém-összetételt, szövetszerkezeti jellemzőket és más hegeszthetőségi mutatókat.
A mentett számítási adatok a Client adatbázisban tárolhatók, majd a dokumentáció összeállításakor a WPS Managerben felhasználhatók.

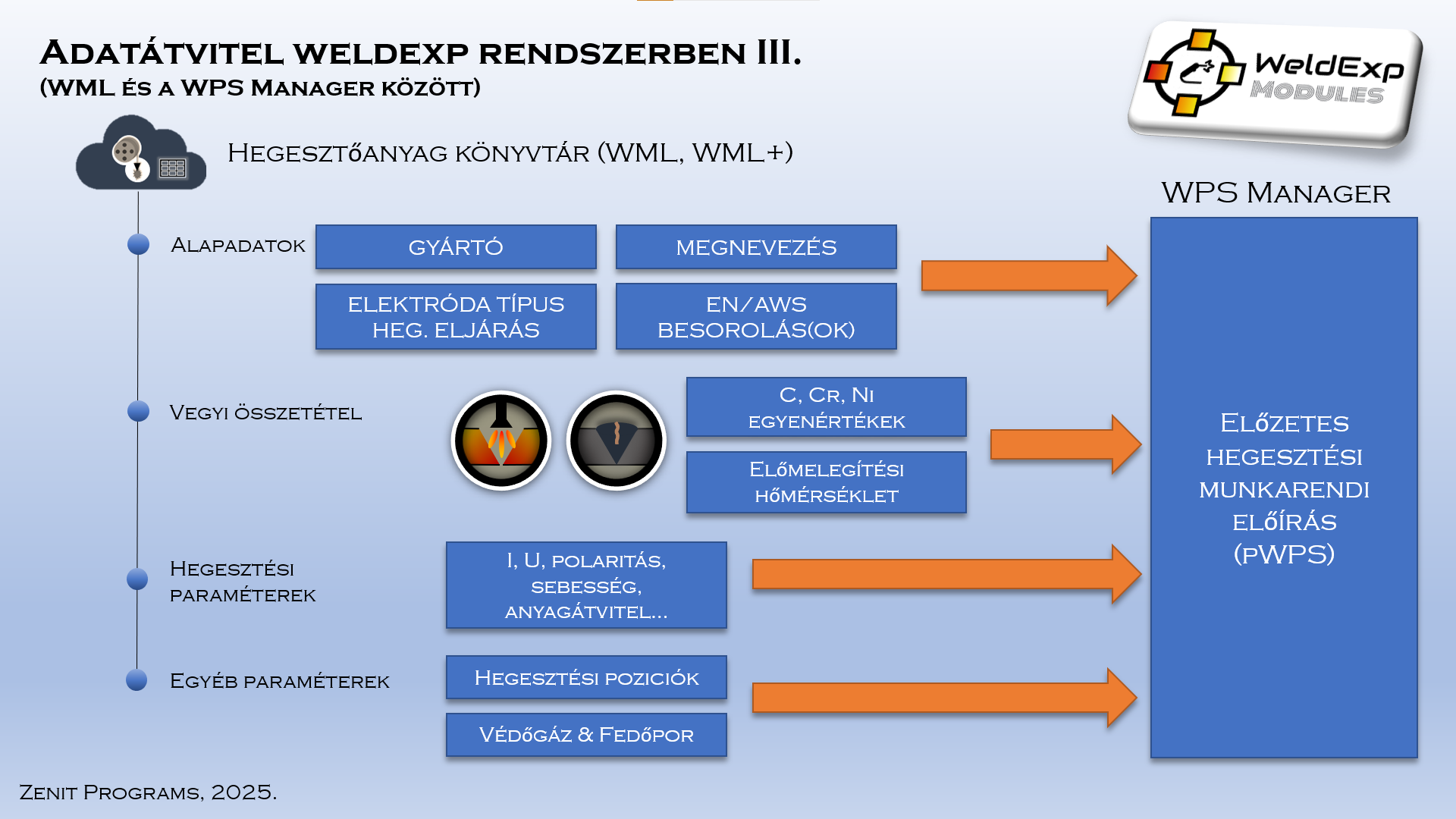

Adatátvitel a hegesztőanyag-könyvtár és a WPS Manager között
A WML – Welding Material Library modulban kiválasztott hegesztőanyag adatai felhasználhatók a WPS dokumentáció összeállításakor. Az átadható adatok közé tartozhat a gyártó, a terméknév, a szabványos besorolás, a hegesztési eljárás, a méret, a polaritás, a védőgáz, valamint a kapcsolódó vegyi és mechanikai tulajdonságok.
A könyvtári rekord használatával a felhasználónak nem kell minden dokumentum létrehozásakor ismét rögzítenie ugyanazokat a hegesztőanyag-adatokat. A kiválasztott központi vagy helyi rekord a dokumentum megfelelő mezőihez rendelhető.
A felhasználó saját, a központi adatbázisban nem szereplő hegesztőanyag-rekordokat is létrehozhat a Client adatbázis helyi könyvtárában. Ezek később több dokumentumban, kalkulációban és nyilvántartásban is újra felhasználhatók.

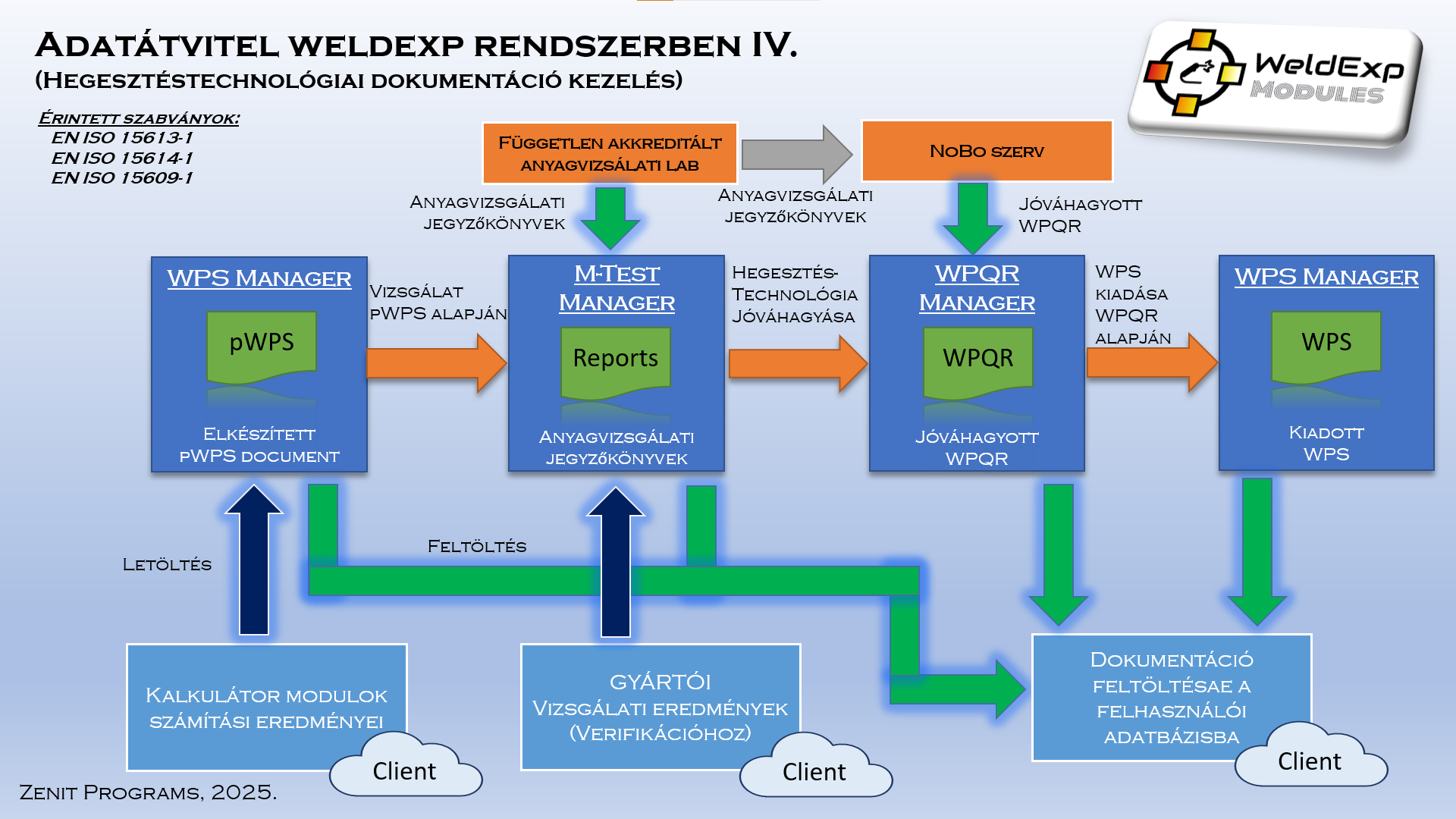

Hegesztéstechnológiai dokumentációk és vizsgálatok kezelése
A WeldExp dokumentációs adatmodelljében a WPS-, WPQR- és MTEST-adatok egymásra épülő folyamatot alkothatnak. A WPS a hegesztési technológiai előírást, a WPQR az eljárás minősítésének adatait, az MTEST pedig a kapcsolódó vizsgálatokat és vizsgálati eredményeket kezeli.
A Client adatbázisban a WPQR rekord kapcsolódhat a kiinduló WPS rekordhoz, az MTEST-vizsgálatok pedig a megfelelő WPQR-hez. A vizsgálathoz külön próbatestek, mérési értékek és értékelési döntések tartozhatnak.
A dokumentumokhoz és más adatbázisrekordokhoz fájlhivatkozások, dokumentumszámok, kiadási és lejárati dátumok, valamint megjegyzések is kapcsolhatók. Ez támogatja a kapcsolódó bizonylatok, jegyzőkönyvek és mellékletek visszakereshetőségét.
Az egységes adatszerkezet különösen fontos a minőségirányítás és az auditálhatóság szempontjából. A rekordkapcsolatok alapján nyomon követhető, hogy egy vizsgálat mely WPQR-hez, egy WPQR mely WPS-hez, illetve egy dokumentum mely anyag-, személyzeti vagy eszközrekordhoz tartozik.
Adatbiztonság és jogosultságkezelés
A központi és felhasználói adatok elkülönítése lehetővé teszi az eltérő hozzáférési és adatvédelmi szabályok alkalmazását. A ZenitPro törzsadatainak módosítása központi karbantartási folyamathoz köthető, míg a Client adatbázis tartalma a felhasználó saját adatkezelési környezetében kezelhető.
- A személyzeti jogosultságok modulhoz, feladathoz, időszakhoz vagy felelősségi körhöz kapcsolhatók.
- A minősítésekhez és kompetenciákhoz érvényességi adatok és dokumentumhivatkozások rendelhetők.
- A fontosabb rekordokhoz létrehozási és módosítási időbélyegek kapcsolódnak.
- A dokumentumokhoz fájlhivatkozások, kiadási dátumok és lejárati adatok rögzíthetők.
- Az audit- és ellenőrzési adatok támogatják az adatbázis állapotának felülvizsgálatát.
A konkrét mentési, archiválási, hozzáférési és adatvédelmi lehetőségek az alkalmazás verziójától, a telepítési módtól és az alkalmazott adatbázis-környezettől függhetnek.

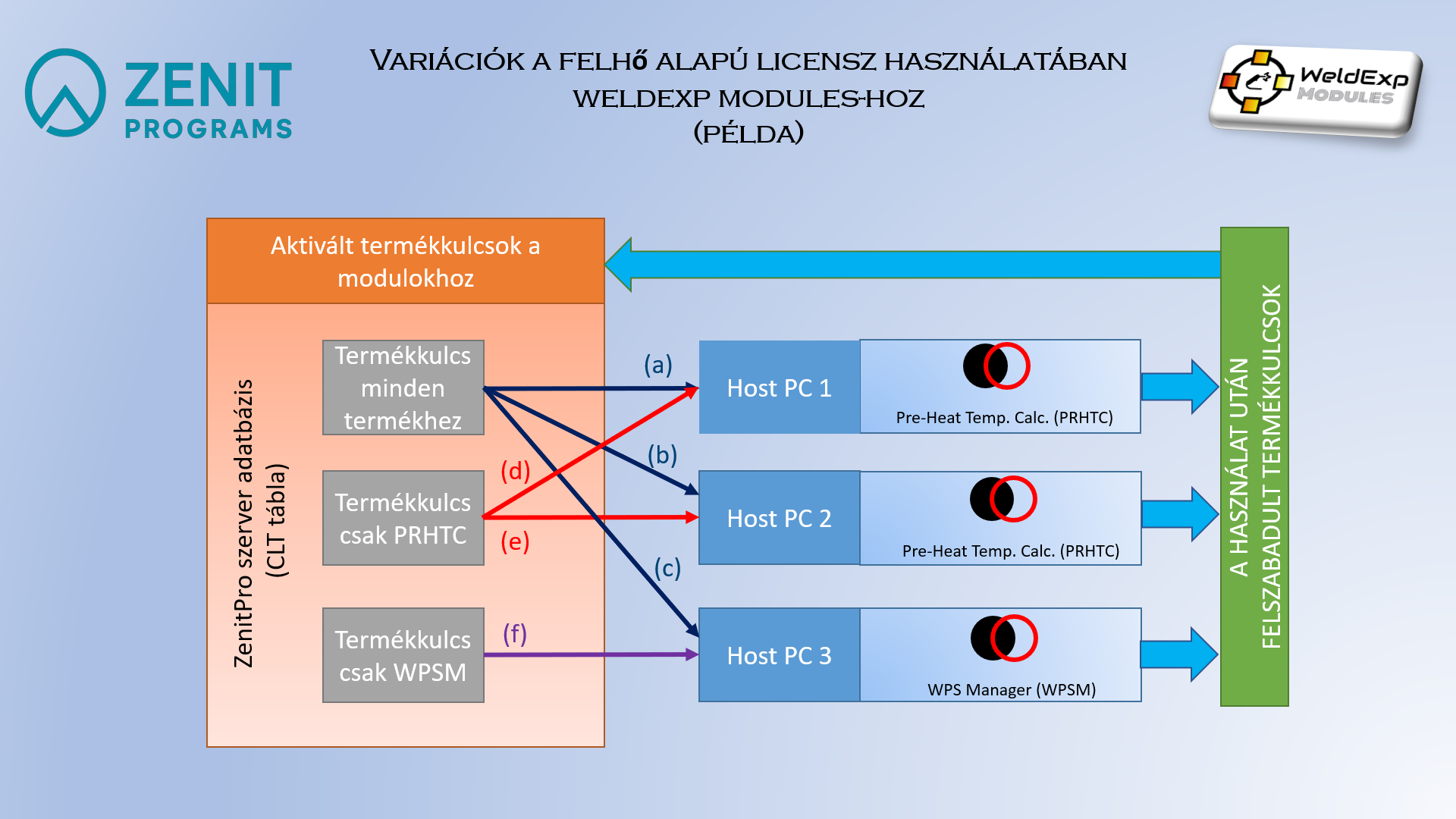

Licenckezelési folyamat
A WeldExp modulok licenceinek központi nyilvántartását a ZenitPro adatbázis CLT adatköréhez kapcsolódó licenckezelő rendszer támogatja. A nyilvántartás termékkulcsokat, felhasználókat, szoftvercsomagokat, érvényességi időszakokat és aktiválási adatokat kezelhet.
A licencrekordban nyomon követhető többek között az aktiválás időpontja, a lejárati dátum, az aktuális használati állapot, az utolsó kapcsolódás időpontja és az aktív munkamenethez tartozó azonosító.
A felhasználók vállalati kapcsolata és szerepköre külön nyilvántartásban kezelhető. Ez lehetővé teszi, hogy a licenc és az engedélyezett szoftvercsomag egy konkrét felhasználóhoz és szervezethez kapcsolódjon.
A licencek ellenőrzésének pontos működése az alkalmazás verziójától és az alkalmazott licencelési modelltől függhet. A központi nyilvántartás célja, hogy egységesen kezelje a termékkulcsokat, a szoftvercsomagokhoz tartozó jogosultságokat és az aktív használati állapotokat.
Bővíthetőség és külső integrációk
A WeldExp adatbázisrendszer moduláris felépítése lehetővé teszi új táblacsoportok, nézetek, alkalmazásmodulok és adatkapcsolatok későbbi bevezetését. Az egységes azonosítók és strukturált adatszerkezetek megkönnyíthetik a külső dokumentumkezelő, készletnyilvántartó, minőségirányítási vagy vállalatirányítási rendszerekkel történő integrációt.
Egy külső rendszerkapcsolat során átadhatók lehetnek például az anyag- és készletadatok, dokumentumazonosítók, vizsgálati eredmények, személyzeti információk, berendezés- és kalibrációs adatok, valamint a kalkulációkhoz tartozó projektkódok és költségadatok.
Az ilyen integrációk nem részei automatikusan az alap adatbázis-sémának. Megvalósításuk minden esetben az érintett rendszerek adatmodelljéhez, interfészeihez, jogosultsági szabályaihoz és biztonsági követelményeihez igazodik.
A hosszú távú cél egy olyan egységes hegesztéstechnológiai adatkörnyezet kialakítása, amelyben a műszaki törzsadatok, a kalkulációk, a hegesztési dokumentumok, a vizsgálati eredmények és a kapcsolódó nyilvántartások ellenőrzött, átlátható és visszakereshető módon kapcsolódnak egymáshoz.
